R-C2

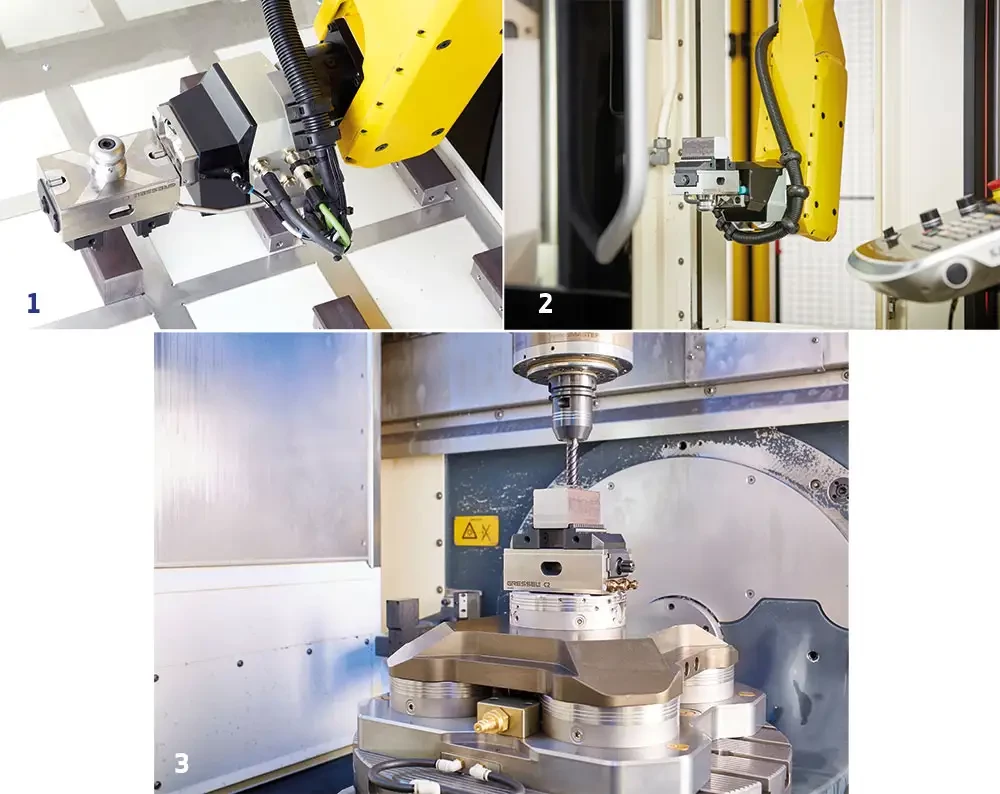

La pince-étau à serrage concentrique est un système novateur particulièrement économique pour le chargement automatisé de machine. Sa double fonction lui permet à la fois la préhension des pièces à usiner dans le magasin et un serrage puissant ajustable jusqu’à 30 KN dans la zone d’usinage. C’est le premier préhenseur d’étau avec serrage dynamométrique intégré et course programmable de 0 à 235mm. Voici comment se déroule le processus de chargement de machine avec le RC-2 : La pièce est prise dans le stockeur directement par l’étau qui fonctionne comme une pince sur le robot (1). Elle est ensuite transportée jusqu’au système de bridage au point zéro de la table du centre d’usinage où l’étau est positionné avec une répétabilité inférieure à 5µ (2). L’étau est enfin désaccouplé du robot, la pièce est prête pour l’usinage (3). Un système de retourneur permet de réaliser la première et la deuxième opération et donc sortir les pièces finies sur six faces sans l’intervention d’un opérateur. Le R-C2 permet d’avoir un seul système de serrage programmable pour les différents poids et tailles de pièces permettant l’automatisation du chargement/déchargement de machine à moindre coût
