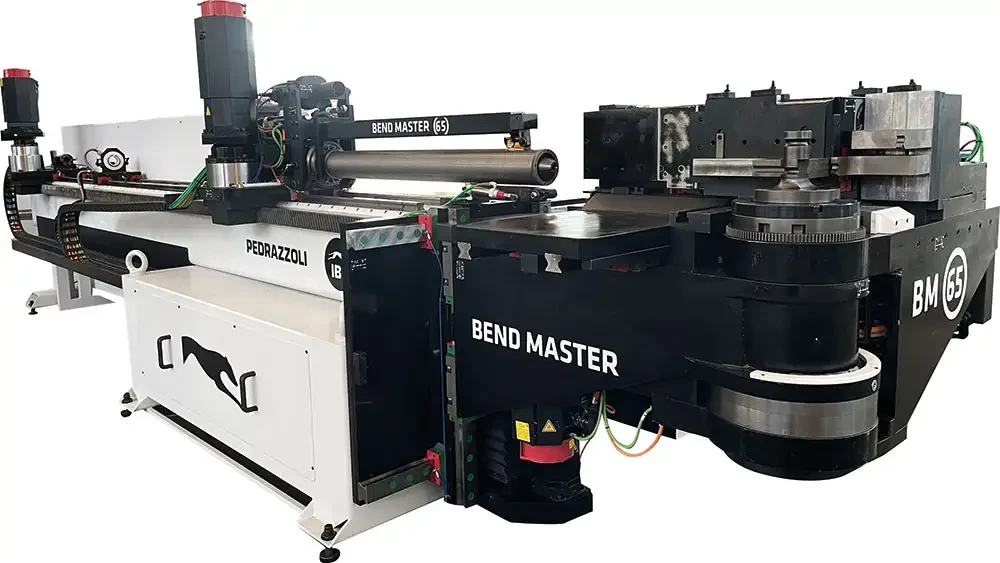

PEDRAZZOLI BEND MASTER 65 MRV

PEDRAZZOLI BEND MASTER 65 MRV Cintreuse multirayon et rayon variable à 11 axes et contrôle IMS 2.0 11 axes contrôlés complètement électrique, cintrage multi rayon à rayon fixe et variable, sens de cintrage horaire at antihoraire. Capacité jusqu’à D65x2,2mm en acier R=510N/mm2 Logiciel IMS 2.0: programmation graphique tridimensionnelle intuitive et visive par écran tactile basé sur Windows 10. Création, vérification et analyse immédiate de faisabilité, avec simulation du cycle machine Caractéristiques techniques: • La course verticale de la tête est de 310mm pour permettre l’utilisation d’outils multi-niveaux particulièrement complexes; • La machine est entièrement électrique. Avec l’ouverture/fermeture de la mors de serrage et de la glissière, aussi électriques, aucun réglage manuel des outils est nécessaire. Cela garantit une répétabilité élevée et des performances constantes. • Vitesse des axes élevée; le temps de cycle est particulièrement court pour garantir productivité et flexibilité élevées. • Le chariot de positionnement est caractérisé par une force de poussée élevée. Le système innovatif avec butée mobile permet de positionner le tube à l’avant du chariot et en arrière avec une longueur utile respectivement de 3.300mm et 5.000mm. Cela garantit une poussée efficace sur le tube même en travaillant avec alimentation pas à pas. • Extraction du mandrin: les tiges sont fixées sur un chariot qui utilise les mêmes guides et crémaillère que le chariot principal: les avantages sont des courses librement programmables et des tiges de mandrin que peuvent être de longueur réduite. • Contrôle synchronisé des axes électrique. • Contrôle du couple de la mors de serrage et de la glissière. • Contrôle de poussée sur la contreforme de guidage. • La force de poussée programmable sur le chariot lors des cintrages à rayon fixe ou variable garantissent des parties droites très courts et une amélioration évidente de la qualité du cintrage. • Contrôle de l’extraction anticipée du mandrin et de la position relative pour accélérer le changement d’outillage et faciliter l’extraction des pièces cintrées. • Cintrage en sens horaire et antihoraire dans le même cycle de travail. • Dispositif pour le poinçonnage des tubes en option. La structure robuste est en acier de haute qualité. L’usinage des différents composants est effectué selon des normes extrêmement rigoureuses en termes de précision et les contrôles des dimensions sont obtenus avec des systèmes de mesure certifiés. Les mouvements des pièces sur les guides linéaires, des servo moteurs et une structure mécanique rigide garantissent la robustesse et la flexibilité d’utilisation de la machine. La machine est conçue mécaniquement et électriquement pour offrir une productivité élevée, une excellente qualité de cintrage et une longue durée de vie.
