Cellules de cintrage

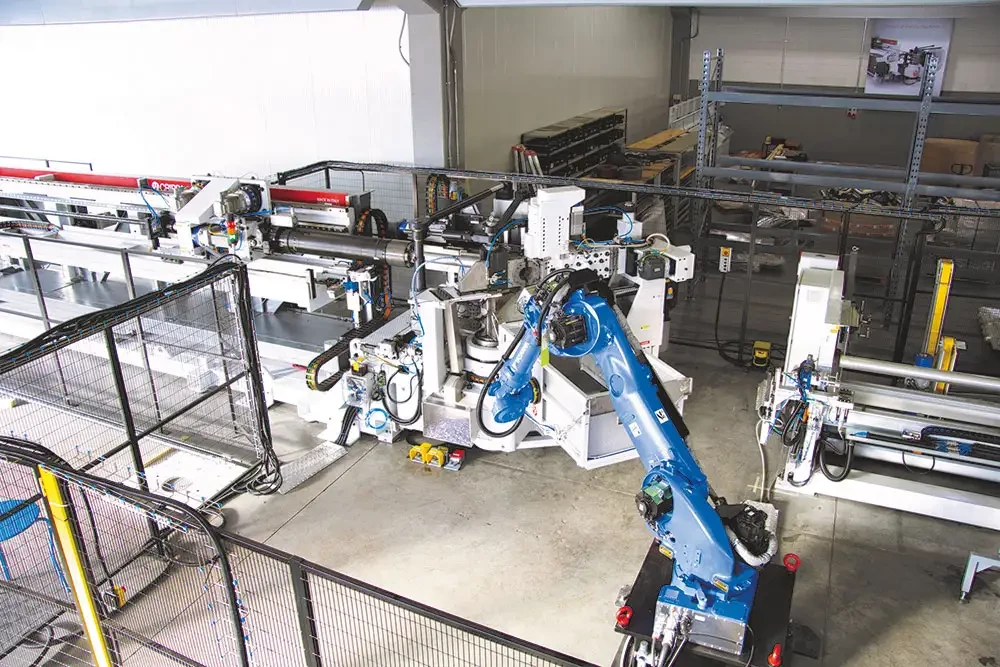

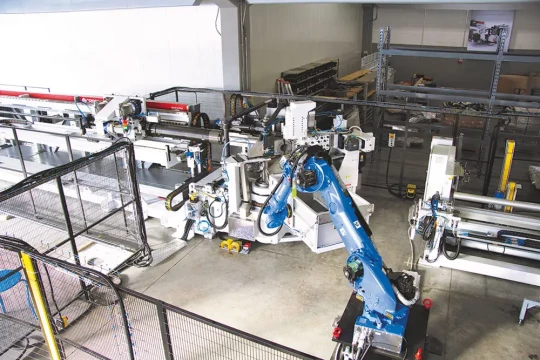

Le processus de cintrage et de formage des tubes est constitué d’opérations de plus en plus complexes qui nécessitent souvent l’intégration de technologies et de compétences multidisciplinaires. Dans la photo on peut trouver un exemple d’îlots automatisé pour l’usinage de tubes pour la réalisation des tubes en aluminium pour le secteur HVAC composé par un ROBOT Fanuc, une machine COILBENDER et une S2086.La cellule commence par un module de redressage qui tire le tube de la bobine motorisée et le redresse. Avec le module de déformation avant, la première extrémité du tube subit un processus de mise en forme en 5 étapes. Le tube déformé est transporté vers une station de coupe orbitale équipée d’une lame CNC. Le tube coupé passe ensuite par une unité de cintrage à droite et à gauche, qui le plie à l’aide d’un mandrin. Un robot Fanuc modèle M-20ib le déplace de la station de cintrage à la machine de formage d’extrémités S2086, qui déforme la deuxième extrémité, terminant ainsi le cycle de traitement. Soit les cintreuses,soit les façonneuses sont équipées avec un système de programmation facilitée UII pour la simulation du processus.
