Les nouveautés du système S100 de HORN

HORN France propose, pour le système de tronçonnage S100, de nouvelles variantes de porte-outils sur centres de fraisage-tournage avec le mouvement d'avance via l'axe Y. Le procédé permet un processus de plongée performant avec des valeurs de coupe élevées et donc des temps d'usinage plus courts. En outre, il est possible de tronçonner de grands diamètres à l'aide d'un porte-outil compact et de tronçonner avec des largeurs de plongée plus étroites.

Des forces de levier importantes sont créées, surtout lors du tronçonnage de pièces avec des diamètres plus grands. Souvent, les rapports de place dans la machine ne permettent pas d'utiliser des outils avec une grande section transversale. Avec la nouvelle disposition de la plaquette dans le porte-outil, les forces de coupe sont déviées dans la section transversale principale du porte-outil de plongée. On obtient ainsi, avec les mêmes sections transversales de porte-outils, une rigidité plus élevée de tout le système. Cela permet des avances plus élevées avec la même largeur de plongée. Le flux de force dans la direction longitudinale de l'outil permet des porte-outils plus étroits sans nuire à la rigidité du système. Sur les générations « modernes » des centres de fraisage et de tournage, l'usinage en plongée avec les nouveaux outils de plongée entraîne une introduction de la force de coupe en direction de la broche et ainsi une meilleure rigidité de tout le système.

HORN propose, pour le procédé de tronçonnage, deux variantes de porte-outil. Une cassette avec les largeurs de coupe 3 mm et 4 mm pour le système modulaire 842 et 845. Avec en plus une lame de plongée renforcée, également avec les largeurs 3 mm et 4 mm. Les deux variantes sont équipées d'arrosage interne à travers le doigt de serrage et le support. Le système S100 offre, en plus, la possibilité du refroidissement directement à travers la plaquette de coupe. La profondeur de plongée maximale (Tmax) est de 60mm. Le système utilise la plaquette de coupe éprouvée du S100, disponible en différents substrats et géométries.

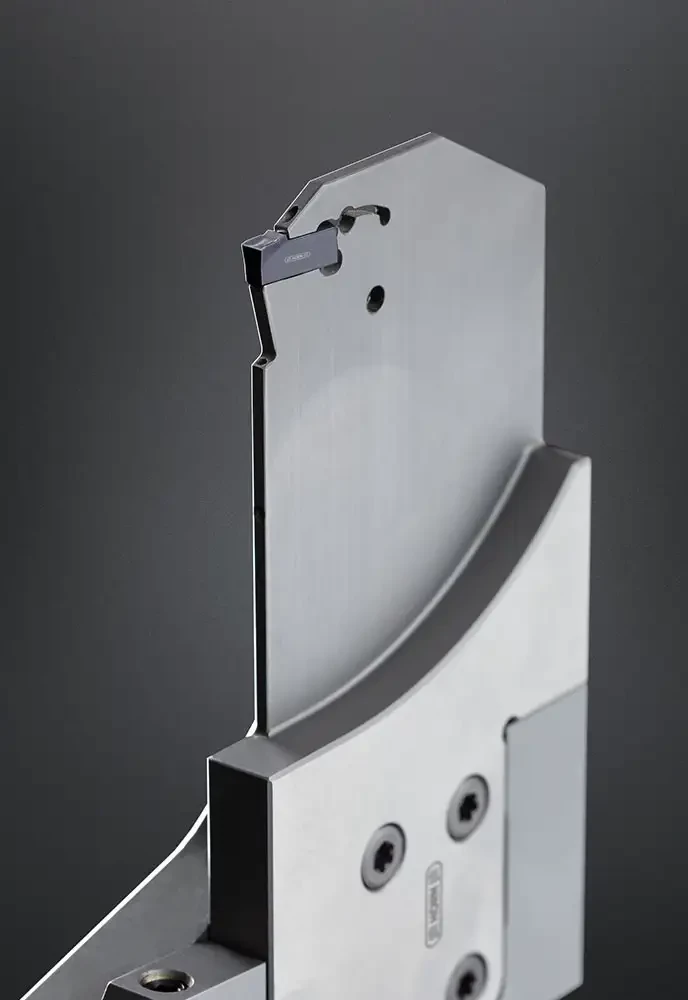

Tronçonnage via l'axe Y avec processus de plongée performant pour des valeurs de coupe élevées et des temps d'usinage réduits (Photo HORN)
