HACO vient de livrer une ligne sur mesure pour la charpente métallique

Cette machine nommée RPC permet de découper en automatique plusieurs formats, tôle et profilé, apportant une flexibilité et une productivité à son client. Cette machine est développée dans les locaux de la filiale belge ROBOSOFT. Elle est produite pour un de ses clients dans le domaine du bâtiment.

Haco sait développer des lignes à la demande de ses clients

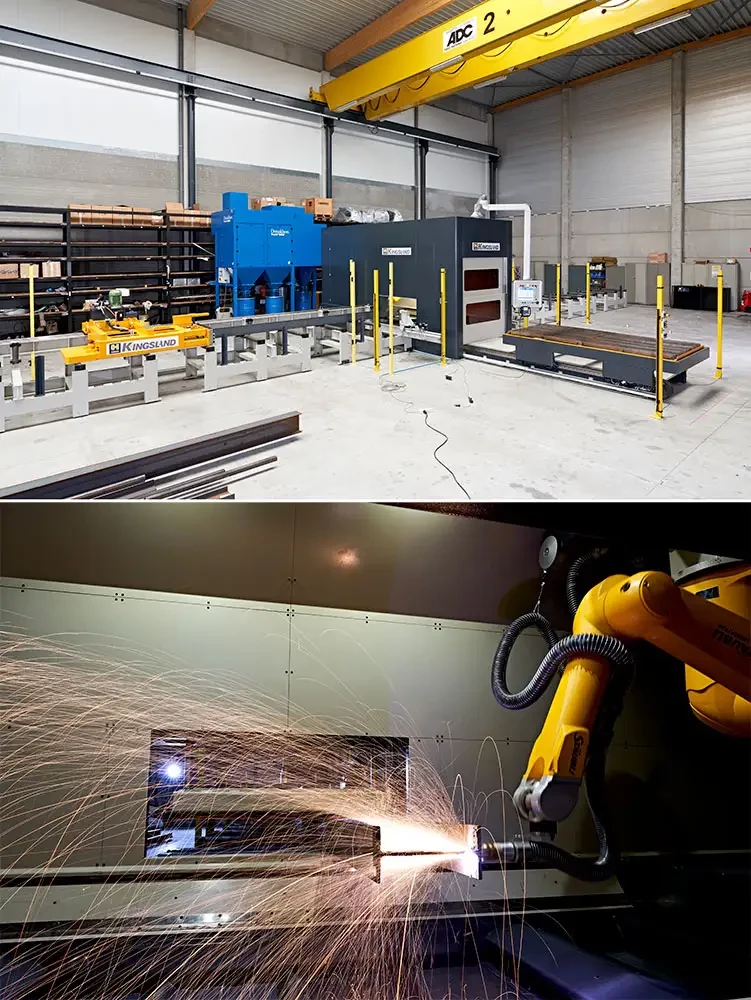

La ligne permet une découpe en 3 dimensions sur des profils ou des tôles. La source KJERLLBERG de 300A découpe des épaisseurs jusqu’à 50mm dans l’acier doux. Le bras Stäubli à lui seul, comporte 5 axes et a l’énorme avantage d’avoir son encablure protégée. Sa longueur lui permet d’accéder à n’importe quelle partie du profilé. La tête est inclinable pour réaliser des découpes chanfreinées, idéal pour une préparation d’assemblage mécano-soudé. La table de découpe 3000mm par 1500mm est montée sur des rails, elle laisse place au profilé durant le chargement et déchargement d’une tôle. Les profilés sont quant à eux placé sur une succession de rouleaux, ils sont mis en butée automatiquement sur tous les axes, et un système d’électro-aimant permet le déplacement de celui-ci en automatique, lui garantissant une précision irréprochable sans aucune intervention humaine. Le convoyeur peut accueil différents types de profilé H, U, cornières, plats, tubes rectangulaires ou ronds.

Les formats peuvent aller jusqu’à 420x920mm sur une longueur de 18 mètres.

Cette machine répond principalement aux sociétés de construction de charpente métallique. Aujourd’hui, ce domaine d’activité est très peu automatisé principalement pour des raisons de dimension et de diversité de pièces.

La RPC augmente la productivité et la répétitivité des découpes. A partir des fichiers 3D de conception, la machine transforme toutes les pièces en produit semi-fini. Les poutres et platines n’attendent plus qu’un éventuel assemblage, supprimant toutes opérations de sciage ou de perçage. Elle réduit fortement l’implication humaine dans la fabrication, et garantie donc un amortissement rapide de l’investissement.
