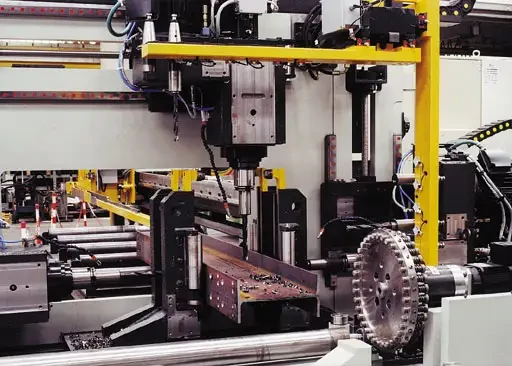

903 DNB : la nouvelle perceuse intégrée dans une ligne avec scie de FICEP

Le modèle 903 DNB est une ligne combinée de perçage et coupe à 7 axes contrôlés par CNC pour l'usinage de poutrelles en acier de dimension jusqu'à 915 mm x 450 mm, avec la possibilité de réaliser des perçages simultanés sur les ailes et sur l'âme du profilés.

L'unité de perçage a une structure monolithique, très robuste, sur laquelle sont installées 3 têtes de perçage mono-broche. Chaque tête comprend un système de positionnement et d'avance de travail avec vis à billes et servomoteur contrôlés par CNC. Chaque tête de perçage est équipée avec dispositif de changement d'outils automatique à 6 positions. Les trois dispositifs permettent de réaliser l'opération de changement d'outils de façon indépendant sur chaque tête, en réduisant considérablement les temps du changement. Sur chaque tête peuvent être utilisés des dispositifs de perçage avec système de réfrigération interne ou externe, de taraudage et d'évasement.

La scie à ruban à 3 axes contrôlés par CNC a étée spécialement conçue pour coupes droites ou biaises (+45°/-60°). La scie est équipée avec dispositif de réglage automatique de vitesse de coupe en fonction de la section du profilé et dispositif de contrôle de variation d'effort pendant la coupe. Ces dispositifs assurent une qualité et une vitesse de coupe élevées.

La ligne 903 DNB est un véritable centre d'usinage pour poutrelles qui permet d'économiser sur l'investissement initial et aussi sur la surface occupée pour l'installation. De plus, elle rend possible une réduction du nombre d'opérateurs et la possibilité d'obtenir en automatique des pièces usinées, même très courtes, soit coupées soit percées, en réduisant au minimum les déchets du matériaux.

Information parue dans Métal Industries n°68 de juin 2001
