MICRONORA 2018 : EDM SERVICE exposera une broche d'usinage ultrasonique

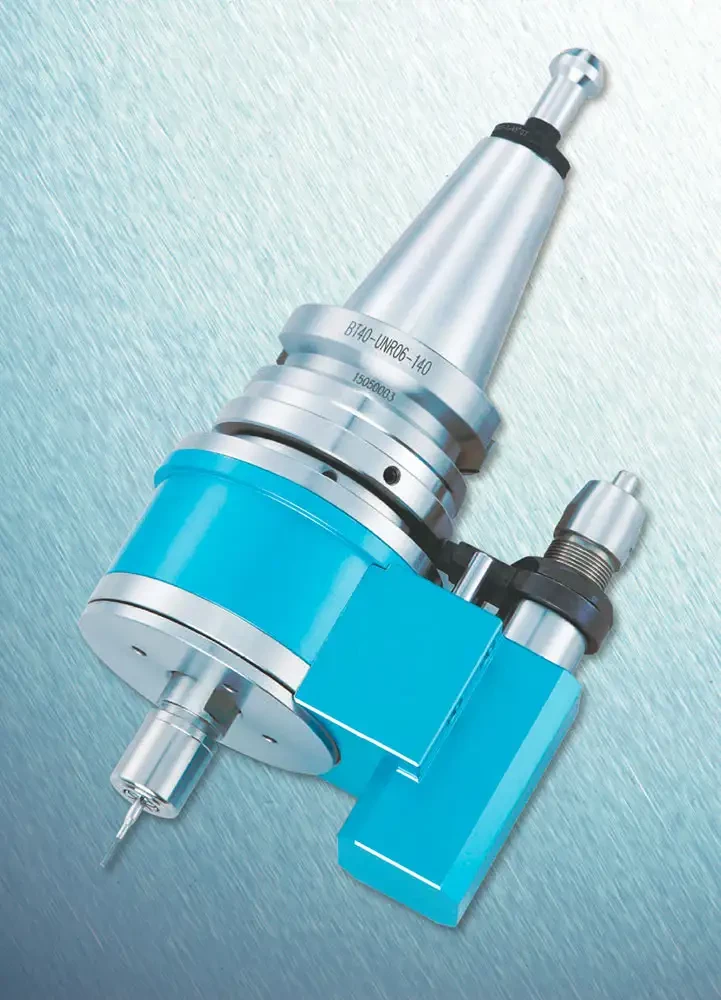

Pour les petits usinages de matériaux difficiles, comme la céramique, Sic, Nitrure de bore, AlSic, Zirconium, Saphir, Verre, Quartz, Peek, Carbure, Titane, etc. La Broche Ultrasonique se monte dans les changeurs de centres d’usinage de la même façon qu’un multiplicateur de vitesse. Son générateur ultrason 30w de deuxième génération fait vibrer axialement l’outil d’usinage de quelques microns pendant que la machine le fait tourner à la vitesse de rotation choisie (max. 10 000tr/mn). La fréquence de vibration s’ajuste automatiquement entre 24 et 50kHz afin d’assurer le meilleur rendement possible. Lors de l’usinage les vibrations assistent l’outil dans son travail de coupe ce qui réduit l’effort, l’usure, et améliore l’état de surface. Cette assistance ultrasonique permet de rendre des micro-outils beaucoup plus efficaces pour réaliser des diamètres de perçage à partir de 0,05mm sur dix fois le diamètre de profondeur (jusqu’à 250 fois le diamètre dans du quartz), ou des formes avec facilité dans des matériaux très durs ou normalement très délicats.

Facile d’utilisation, d’un prix abordable, la broche ultrasonique transforme une machine standard en machine d’usinage ultrasonique.

Afin de valider la technologie, les clients sont invités à envoyer un morceau de matière à EDM SERVICE qui fera un essai d’usinage suivant les indications données sous deux semaines. La mise en place de la broche sur la machine nécessite simplement le montage d’un stop bloc sur le nez de broche.

Cette broche ultrasonique trouvera ses applications dans l'usinage de matériaux difficiles
