MICRONORA 2016 : AXIOME présentera un développement spécial pour la découpe jet d'eau

Axiome mettra en avant un exemple de réalisation : un robot de découpe sur axe linéaire pour l’usinage de pièces de grandes dimensions.

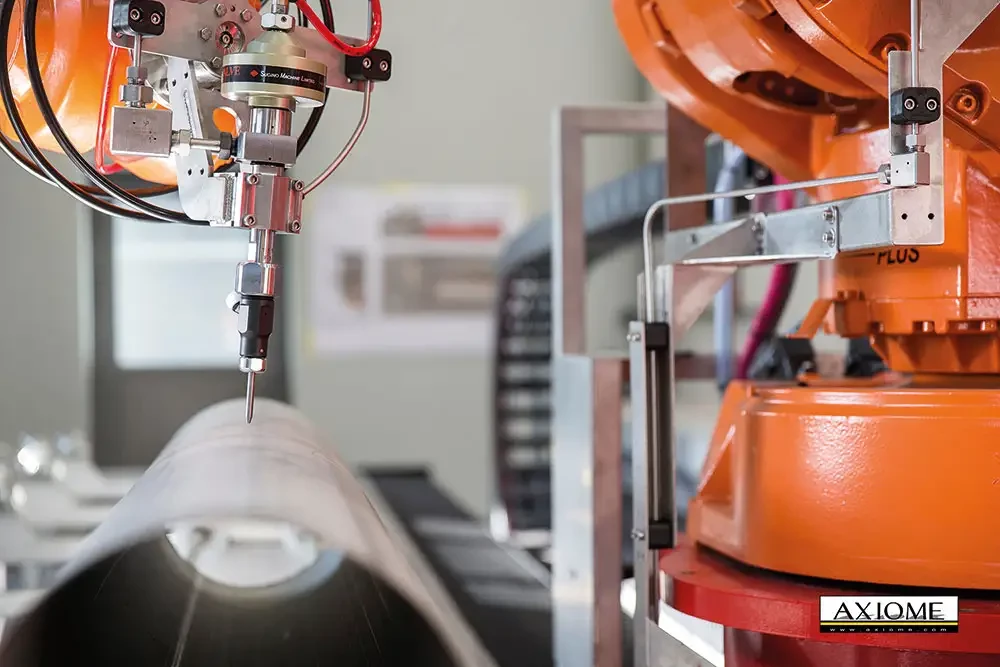

A la demande d’un fabricant de tuyauterie industrielle, Axiome a mis au point une installation innovante équipée d’un robot de découpe par jet d’eau abrasif, monté sur un axe linéaire.

Outre le fait que le jet d’eau abrasif permette de découper de fortes épaisseurs, le combiné robot + axe linéaire, présente une réelle flexibilité. En effet, le robot installé sur un axe motorisé permet la découpe sur toute la longueur du tube (jusqu’à 6 m) et sur toute sa circonférence (jusqu’à 1200 mm de diamètre), le tube pivotant sur lui-même. Cette installation permet de réaliser en un seul cycle des orifices, des chanfreins, gueules de loup, biseaux et autres formes géométriques sur l’ensemble de la surface du tube.

Contrairement au laser ou au plasma, l’utilisation du jet d’eau abrasif permet de découper la matière sans la déformer (que ce soit de l’acier, de l’inox, ou tout autre métal). Le robot, pilotable à distance, permet de réaliser des chanfreins avec grande précision. Ce combiné robot de découpe sur axe linéaire Axiome diminue le temps de préparation des tubes avant soudure.

Avec son installation de découpe jet d'eau, le fabricant n’a donc plus besoin de sous-traiter
