Spécial MICRONORA 2008 : MISSLER SOFTWARE vient de lancer la nouvelle version de TopSolid'Progress 2008 destinée à la conception d'outillages progressifs, de découpe ou d'emboutissage

En plus des fonctions standard de TopSolid'Design, TopSolid'Progress fournit un ensemble de fonctions spécialisées pour la conception des mise en bandes et des outillages, en divisant pas deux les temps de conception par rapport à une application généraliste.

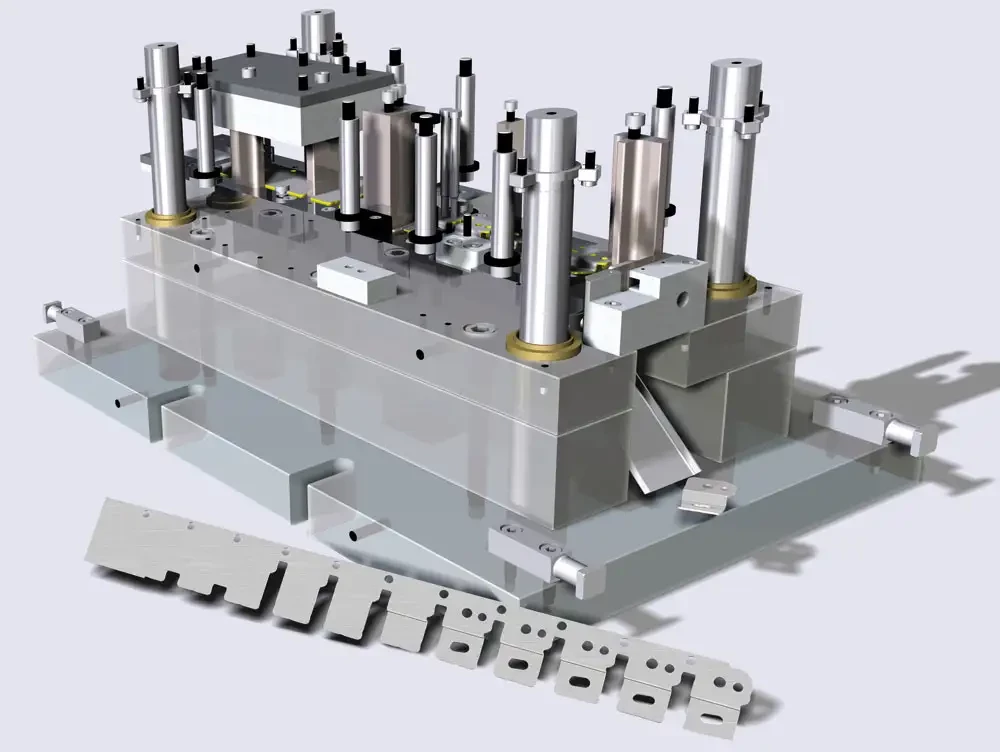

Les fonctions de mise en bande permettent de traiter les pièces découpées, pliées ou déformées. Elles comprennent les modules BlankWizard et FormingWizard qui intègrent le savoir faire et la technologie d'Autoform Engineering et offrent aux utilisateurs la possibilité de calculer la mise à plat des pièces les plus complexes. Les fonctions de création de carcasses, de poinçons/matrices, de pose d'éléments standard et de mise en plan accélèrent ensuite considérablement l'étude de l'outillage, tout en maintenant l'associativité avec la pièce. Ainsi, toutes les modifications apportées au modèle se répercutent facilement sur la bande et l'outillage.

Les principales nouveautés de la version 2008 sont :

? Mise en bande :
- Bande « à rebours » dans laquelle la pièce est traitée en partant de son état final (pièce finie) jusqu'à sa mise à plat complète, en isolant toutes les étapes clés de sa réalisation
- Fonctions avancées de calcul des étapes intermédiaires de désemboutissage pour le traitement des pièces formées en plusieurs passes
- Mise en bande « sans matière » pour les outillages transfert
- Inversion du sens de mise en bande
- Conservation des chutes lors de la définition de découpes

? Assistant de gestion des conceptions d'outillages en mode collaboratif

? Poinçons et matrices :
- Table de diamètres préférentiels pour les ouvertures circulaires de libération des chutes
- Surface composite et surface étendue pour la conception des poinçons et matrices de déformation

? Composants :
- Le serveur de composants : Les composants disposent d'un mode d'inclusion optimisé qui réduit notablement la taille mémoire et les temps de calcul et rend possible le traitement d'outillages encore plus conséquents. Des gains sont obtenus à tous les niveaux :
. Diminution de la consommation mémoire
. Diminution de la taille des outillages
. Accélération de la mise à jour des outillages
- Favoris : Il est possible de gérer les composants sous forme de « favoris » pour un accès plus rapide et contrôlé des composants à utiliser pour chaque étude

? Enrichissement des bibliothèques standard : nouveaux fournisseurs

? Mise en plan :

- Création automatisée des tableaux de perçages lors de la mise en plan en rafale.
