Logiciel pour le découpage-emboutissage : le point sur la collaboration entre MISSLER SOFTWARE et AUTOFORM ENGINEERING

TopSolid'Progress est un logiciel de CAO pour l'outillage de découpe/emboutissage. Depuis 2004 Missler Software travaille étroitement avec AUTOFORM ENGINEERING, spécialiste en conception et simulation de process et outils d'emboutissage, notamment pour l'industrie de l'automobile, pour créer des modules de mise à plat directement intégrés avec TopSolid. La première étape de cette collaboration s'est concrétisée avec le module BlankWizard qui est sorti en début 2005. La deuxième étape a été franchie avec la sortie de TopSolid'Progress 2006 début de cette année. Regardons plus concrètement ce que font TopSolid'Progress, BlankWizard et FormingWizard.

TopSolid'Progress rassemble l'ensemble des fonctions, qui permettent de créer et mettre à plat une pièce de tôle, de concevoir la bande et l'outillage destiné à la fabriquer, en divisant par deux les temps de conception par rapport à un outil généraliste. La CAO du découpeur/emboutisseur propose une édition de la bande, avec insertion et suppression aisée des postes, en totale associativité avec la ou les pièces. Toutes les modifications apportées sur la pièce sont répercutées directement sur la bande de l'outillage.

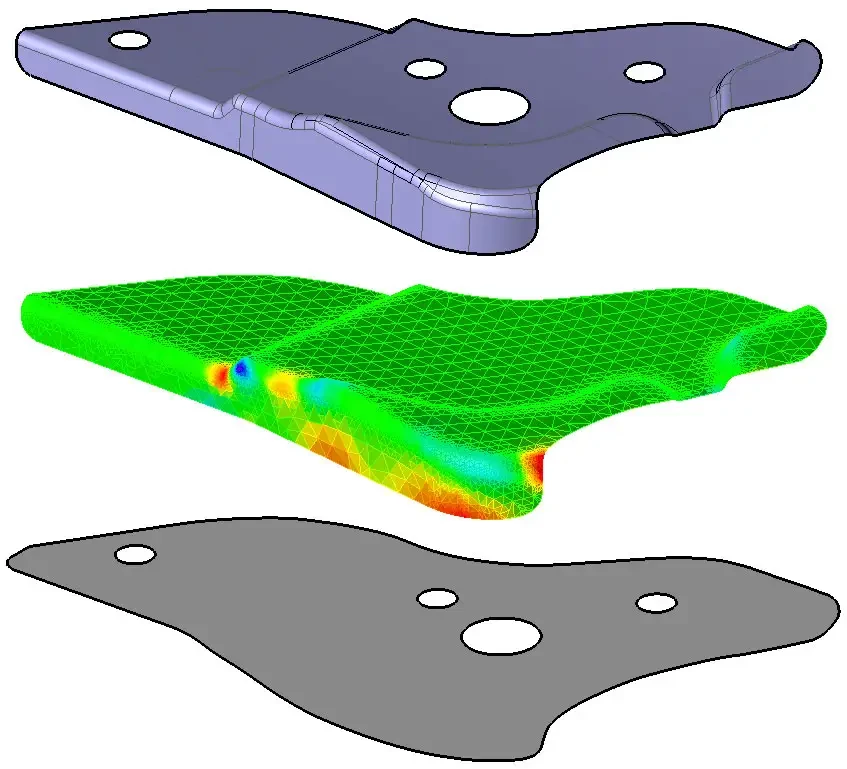

BlankWizard, un module disponible avec TopSolid'Progress depuis début 2005, intègre le savoir faire et la technologie d'AutoForm Engineering et offre aux utilisateurs la possibilité d'obtenir automatiquement la mise à plat de pièces complexes puis de concevoir la bande dans un processus entièrement associatif. Pour des utilisateurs TopSolid'Design cette fonctionnalité est utilisée pour obtenir les contours de découpe de pièces qui ne sont pas dépliables par des méthodes "classiques". Cette fonction est aussi très utile pour calculer la surface de la pièce et ainsi estimer les engagements matières dans une phase de devis, en particulier pour les pièces réalisées par emboutissage ou outil progressif.

Les operateurs de TopSolid'Progress peuvent utiliser cette fonctionnalité de diverses manières.

Elle est intégrée directement dans la mise à plat qui est réalisée lors de l'importation de la pièce. Plusieurs options sont disponibles. On peut effectuer une mise à plat globale ou ne traiter qu'une zone déformée localement et traiter le reste de la pièce par dépliage.

La collaboration entre Missler Software et AutoForm Engineering a évolué et Missler Software propose maintenant l'option FormingWizard, une option plus avancée et détaillée que BlankWizard.

L'option FormingWizard est destinée aux utilisateurs qui désirent connaître des informations beaucoup plus précises sur le procédé de mise en forme qui va être appliqué à la pièce.

? Premièrement elle donne accès à une base de données matériaux standard pour calculer plus précisément les dimensions de la pièce à plat. Il est possible de rajouter ses propres matériaux en indiquant les valeurs des caractéristiques mécaniques utilisées par les hommes de l'art.

? Deuxièmement, elle propose des outils d'analyse de la pièce qui vont permettre de visualiser globalement et localement les valeurs de variation d'épaisseur et de déformation subies par la pièce. L'utilisateur bénéficie ainsi d'informations précieuses pour analyser la faisabilité de la mise en forme de la pièce.
