INDUSTRIE 2020 : un centre d'usinage ultrasonique VU-5 chez TTGROUP

Créé en 2013, TTGroup France a déjà communiqué sur les points forts de son centre d'usinage ultrasonique VU-5, notamment pour le secteur du luxe. Il s'agit maintenant de le faire découvrir aux visiteurs du salon Global Industrie 2020.

Le VU-5 est l'une des rares machines du marché équipée de la technologie « ultrasonique », qui s'applique à toutes les matières très dures ou très cassantes, difficiles à usiner avec des moyens « classiques ». L'excellente technologie de contrôle par ultrasons assure la stabilité de l'usinage à long terme. Parmi les applications possibles, citons le secteur automobile pour l'étanchéité des valves, les moules & matrices ainsi que l'aéronautique pour la finition de surfaces, la céramique de précision en ébauche et en finition et également le secteur du verre pour les opérations de perçage, polissage et chanfreinage.

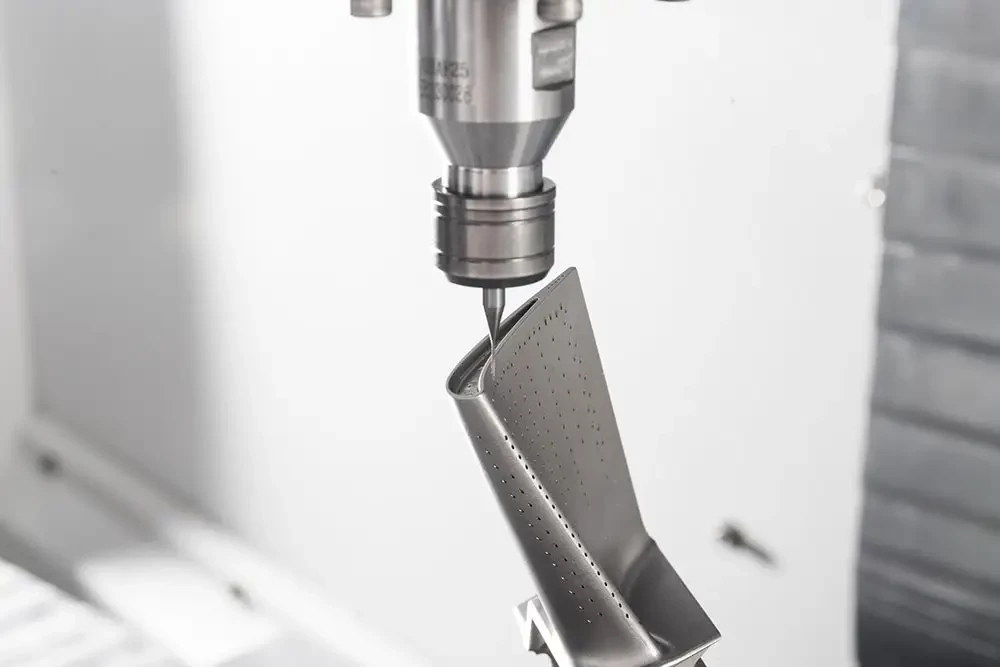

De nombreux secteurs peuvent bénéficier de l'usinage ultrasonique (Photo TTGroup)

Le principe consiste à faire vibrer un outil verticalement à très haute fréquence, et ce combiné avec une grande vitesse de rotation. L'outil utilisé est recouvert d'abrasif diamant. Cette combinaison provoque des impacts très courts sur la matière et à très haute vitesse. Ce qui réduit drastiquement les efforts de coupe. On constate des efforts de coupe diminués de 30 à 300 %, selon les matières.

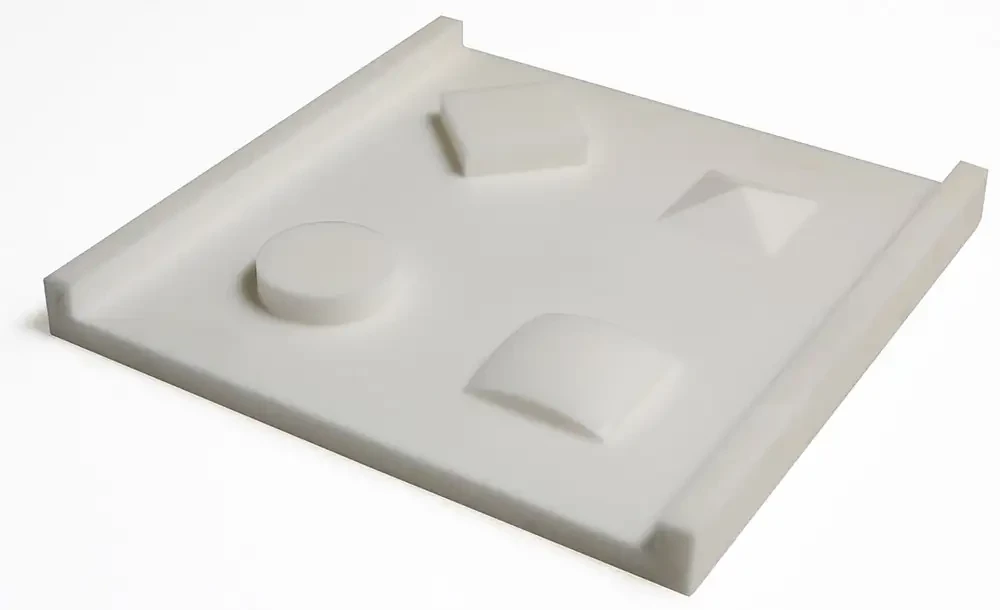

Précision en ébauche et finition sur la céramique (Photo TTGroup)

Le VU-5 est un centre vertical quasi standard. La technologie se situe dans les porte-outils développés par TONGTAI qui intègrent un système piézoélectrique permettant de générer des vibrations de 15 à 45 Kz. La broche de 20 000 ou 24 000 tr/min, légèrement modifiée, permet d'alimenter les porte-outils et d'activer le système piézoélectrique. La fréquence et la puissance sont réglées automatiquement par la commande numérique afin d'améliorer la productivité.

La version présentée sur Global industrie sera un modèle équipé d'un 4ème et 5ème axes.

L'arrosage centre broche est disponible pour l'évacuation des copeaux afin de réduire l'usure de l'outil, causée par l'élévation de température et la résistance de coupe. La rugosité obtenue pour l'usinage de métaux est de 0,2 microns. Ce qui réduit considérablement les temps de process de polissage et améliore l'état de surface final.

Mais le VU-5 peut être utilisé pour d'autres opérations d'usinage classique. Il est possible de panacher, dans le magasin de 20 ou 30 outils, des porte-outils standard avec des porte-outils ultrasoniques.

TTGroup France propose aux industriels intéressés par cette technologie d'effectuer des tests dans son centre d'essais basé en Suisse. Chaque problématique nécessite, en effet, des tests avec différents paramètres avant d'arriver à la solution « idéale ».

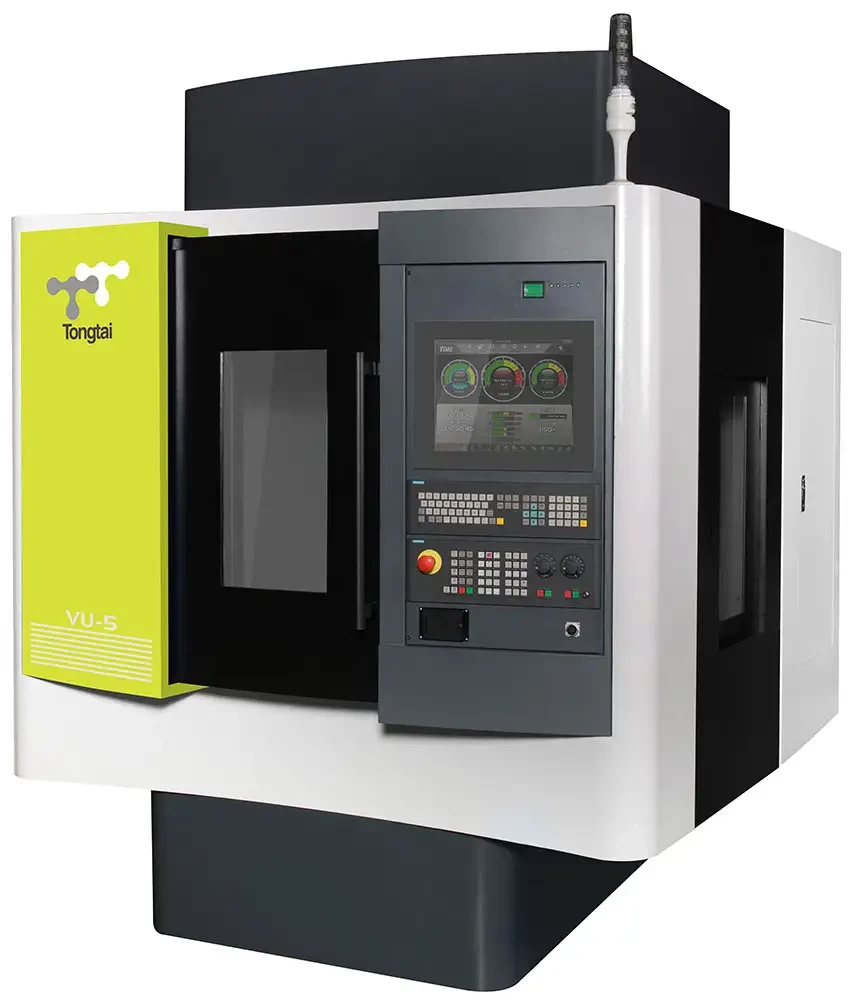

Centre d'usinage ultrasonique Tongtai VU-5 (Photo TTGroup)
