Développé pour l'usinage haute performance, le VCN-700 est le modèle phare de cette nouvelle gamme "performance line" de Mazak. Qu'il s'agisse d'usinage à haut rendement ou d'usinage à grande vitesse, le VCN-700 a été conçu pour améliorer de manière significative les taux de productivité. De plus, lors du développement de cette machine, Mazak a pris en compte les logiciels FAO les plus évolués et les nouvelles stratégies d'usinage comme le fraisage dynamique – grâce auquel une charge constante est maintenue sur la broche et l'outil de coupe pour maximiser les taux d'enlèvement de matière.
Depuis son bâti conçu à partir de la méthode MEF (méthode des éléments finis) jusqu'à sa structure en col de cygne, en passant par ses guides linéaires à rouleaux haute précision et sa CNC 4 axes simultanés Mazatrol SmoothG, les experts de Mazak ont intégré les dernières innovations en matière d'usinage dans la conception du VCN-700.
C'est une machine puissante avec un encombrement compact de H. 3,1 x L. 4,4 x P. 3,7 m, offrant une zone de travail extrêmement spacieuse grâce à sa table de 1500 x 700 mm qui peut accueillir des pièces pesant jusqu'à 1800 kg. La conjugaison de cette vaste zone de travail et de la grande porte latérale facilitant l'accès aux opérateurs et aux ponts roulants, permet au VCN-700 de s'adapter à la majorité des pièces de taille moyenne à grande produites dans l'industrie générale. Néanmoins, en dépit de cette grande zone de travail et de sa structure solide, le VCN-700 est extrêmement polyvalent. C'est pourquoi il convient tout autant aux pièces de petite dimension, grâce à sa puissante broche haute vitesse de 15 000 tr/min, 22 kW et 120 Nm, capable de se déplacer sur les axes X (1 300mm), Y (700 mm) et Z (650 mm) à une vitesse impressionnante de 42 m/min.

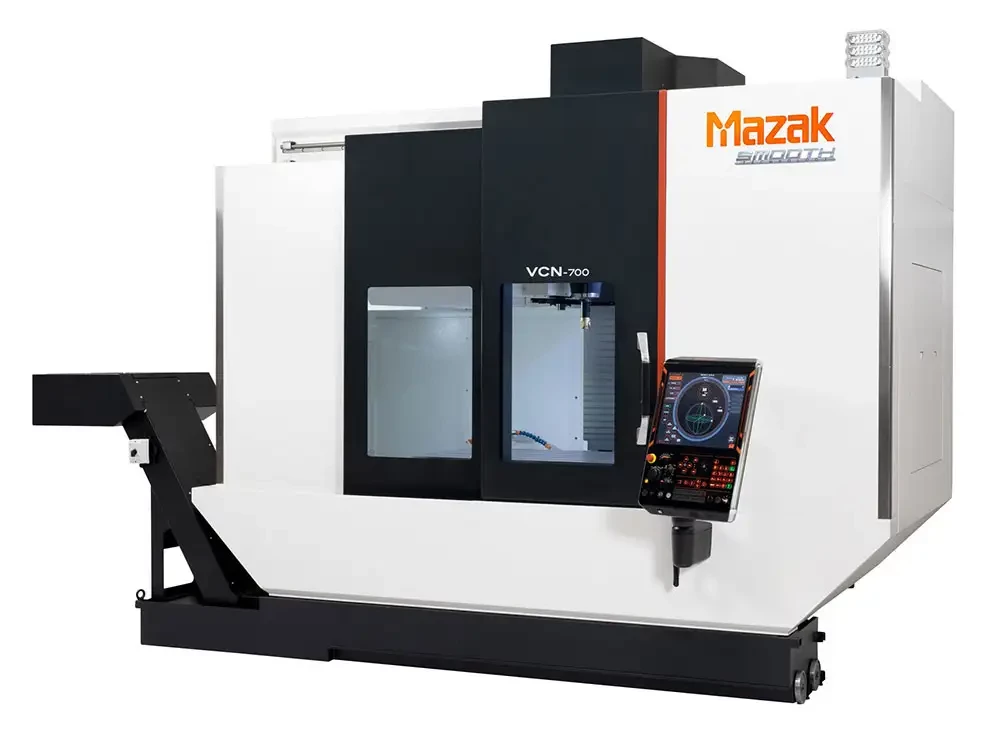

Développé pour l'usinage haute performance, le VCN-700 est le modèle phare de la nouvelle gamme "performance line" de Mazak
Comme on peut s'y attendre de la part de Mazak, la qualité est inscrite dans chacun des aspects du VCN-700, comme en témoignent les servomoteurs à entraînement direct et les guides linéaires à rouleaux haute rigidité sur tous les axes. La combinaison de ces éléments permet d'obtenir une précision et une répétabilité remarquables, ainsi qu'une cinématique de pointe pour l'usinage à grande vitesse ou à haut rendement.
Cette haute précision est renforcée par le système unique de compensation thermique de Mazak - Thermal Shield - qui assure une précision d'usinage stable. Pour ce qui est de la vitesse, le VCN-700 est doté d'un système de changement automatique d'outil à double bras qui permet au magasin de 30 outils de réduire au minimum les temps d'arrêt grâce à des temps de changement d'outil à outil de 1,3 seconde.
Les caractéristiques du nouveau VCN-700 sont optimisées par la CNC Mazatrol SmoothG, puissante, épurée et conviviale. Intégrant un hardware et des logiciels de dernière génération, la SmoothG est reconnue comme la CNC la plus rapide au monde avec sa vitesse de traitement des blocs de 540 m/min et son disque dur de 60 Go - ce qui la rend idéale pour des programmes de micro-segments de grande capacité destinés à l'usinage de formes libres. Le réglage fin des performances d'usinage de surfaces complexes est facilité par la fonction Smooth Machining Configuration (SMC).
Des curseurs tactiles simples à utiliser, semblables à ceux d’un égaliseur d’équipement audio, sont utilisés pour contrôler la vitesse, la précision et la finition de surface souhaitées pour des applications spécifiques telles que l'ébauche, la semi-finition et la finition. Grâce au système d'exploitation Windows 10 embarqué, la SmoothG peut facilement être connectée à des réseaux, et la norme MTConnect intégrée fournit un langage standardisé et open-source pour la communication entre machines-outils. Et au même titre que la machine, la CNC SmoothG a été conçue pour pouvoir s'intégrer aux systèmes d'automatisation complémentaires et aux technologies orientées Industrie 4.0.
Alors que le VCN-700 offre en standard une multitude de caractéristiques impressionnantes, ses options supplémentaires font de ce centre d'usinage vertical un choix judicieux pour tout atelier d'usinage, quel que soit son domaine industriel. Pour les fabricants qui exigent une production de masse en flux tendus, le centre VCN-700 peut être fourni clé en main avec une gamme complète de packs d'automatisation pouvant être intégrés à l’avant ou sur les côtés droit et gauche de la machine. À l'intérieur de la zone de travail, Mazak propose des solutions telles que la mesure automatique d'outil et de la pièce, ainsi que la détection des bris d'outils. La fonction Tool ID est également disponible pour saisir et mettre à jour automatiquement les données d'outils pour les machines en réseau.
Pour les fabricants qui ont besoin de vitesses de broche plus élevées, une broche de 18 000 tr/min et 30 kW est disponible, avec une gamme d'options d'attachements d'outils comme le HSK-63A ou le BIG PLUS BBT ; ce qui garantit un contact de la collerette du porte-outil avec la face de la broche, offrant ainsi une meilleure rigidité, une précision impressionnante et des performances optimales. Pour le secteur des moules et matrices, ou encore pour ceux produisant de petites pièces ou ceux qui ont besoin de finitions de surface de haute qualité, la nouvelle broche Ultraspindle de Mazak de 60 000 ou 80 000 tr/min peut être intégrée et pilotée directement depuis la CNC.
En plus des options d'automatisation et de caractéristiques de broche, le VCN-700 peut être choisi avec un magasin à 48 ou 60 outils. Et pour les fabricants qui ont besoin de précision, le refroidissement du cœur des vis à billes et des règles de mesure sur les axes X, Y et Z sont disponibles. Pour le confort de l'opérateur, le VCN-700 peut être fourni avec des éclairages supplémentaires et un collecteur de brouillard d’huile. De plus, afin d'accroître la flexibilité et réduire le nombre de réglages pour les opérateurs, une 4ème axe Kitagawa GT320 peut également être intégré.
Comme de nombreux modèles Mazak, le VCN-700 offre la possibilité de choisir parmi six packs différents pour la gestion des copeaux et l'arrosage, pour bénéficier de l'arrosage périphérique, le rinçage des carters, l'arrosage à travers la broche ou d’une variété de systèmes d'évacuation des copeaux. Pour découvrir les avantages du nouveau VCN-700, leader de sa catégorie, vous pouvez contacter Mazak pour plus de détails.
