INDUSTRIE 2020 : TTGroup France exposera un centre VTX-7A très rapide

07/02/2020
Sur le stand de TTGroup France, en partenariat avec le fabricant d'outils coupants Sandvik, les visiteurs pourront assister à des démonstrations d'usinage sur le VTX-7A et ainsi apprécier la dynamique de cette machine, considérée comme l'une des plus rapides du marché avec 60 m/mn. La série VTX répond particulièrement aux besoins des productions à grand rendement.

Développé en 2016, le VTX-7A est équipé d'une structure en col de cygne avec guidage à rouleaux HIWIN HB pour un poids total de 3150 kg, gage de rigidité et stabilité, qui lui permet d'effectuer des accélérations de 1G. La déformation des rouleaux étant moindre comparée à celle des billes.

tongtai vtx
Le centre de perçage-taraudage VTX-7A dispose d'un volume d'usinage de 510 x 400 x 300 mm (Photo TTGroup)


La machine est dotée, en standard, d'une broche à entraînement direct BBT30 de 12 000 tr/mn. L'entraînement direct sur le moteur évite les transferts de chaleur, maintient une grande précision -notamment en taraudage-, réduit les vibrations et nécessite peu de maintenance.

La durée de vie des outils est plus longue grâce au BBT30 et à son sytème d'attachement cône/face qui rend l'outil plus stable, notamment aux grandes vitesses de rotation.

Les dimensions de la table de la machine sont de 850 x 400 mm. La course des axes X/Y/Z est de 710/400/350. L'avance rapide axe X/Y/Z est de 60/60/60 m/mn et la vitesse de coupe 20 m/mn. Le temps de changement outils T-T représente 0.8s.

La capacité du magasin est de 20 outils.

Le VTX-7A a été conçu dans le respect de l'environnement. Les guidages linéaires et les vis à billes ont un système de lubrification efficace. La fréquence réduite d'injection de lubrifiant rend le système économe. Par ailleurs, la conception des guidages des axes X/Y/Z permet l'évacuation du lubrifiant vers le centre du banc de la machine. Enfin, le séparateur huile/eau empêche le lubrifiant de pénétrer dans le bac du liquide d'arrosage, prolongeant ainsi la durée de vie du liquide d'arrosage.

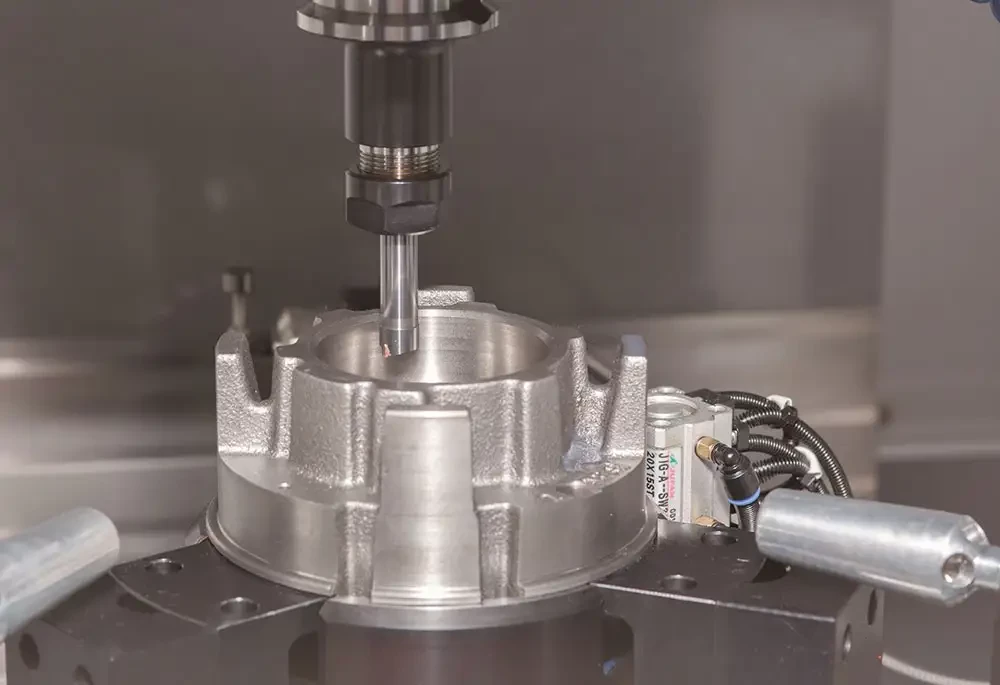

usinage centre tongtai vtx
Le centre bénéficie d'une broche à entraînement direct (Photo TTGroup)
