Röhm présente sur GLOBAL INDUSTRIE 2023 (stand 3 D 214) le mors de serrage i-Jaw mesurant en temps réel la force de serrage et la vitesse de rotation.
Le mors de serrage I-JAW permet de mesurer la force de serrage en temps réel pendant l’usinage. Röhm résout ainsi un problème pour lequel il n’existait auparavant aucune solution industrielle reconnue : la force de serrage est généralement réglée par l’opérateur de la machine-outil et relève de l’expérience. Les erreurs d’usinage dues à une force de serrage incorrecte ou à la perte de la pièce sont donc préprogrammées. Le mors iJaw présenté par Röhm intègre des capteurs pour la mesure de la force de serrage ainsi que la transmission de données sans fil dans un mors de serrage à part entière. La mesure s’effectue directement au point de serrage sur la pièce, la transmission des données à une passerelle s’effectue via la future norme industrielle sans fil IO-Link Wireless. La passerelle peut être connectée à la commande de la machine via l’interface Profinet intégrée et/ou envoyer les données à un cloud via l’interface LAN intégrée.
Même sur les machines-outils les plus modernes, les pièces sont serrées de la même manière qu’il y a cent ans : l’opérateur serre « au feeling ». En raison de l’absence de capteurs, la machine-outil ne peut l’assister que de manière limitée. Et pour s’assurer que les pièces sont vraiment « solidement » serrées — personne ne veut risquer qu’elles soient éjectées — la force de serrage est souvent réglée à un niveau trop élevé. En particulier pour les composants à parois minces ou les surfaces sensibles, cela conduit rapidement à des déformations et à des écrasements.
Avec l’iJaw, Röhm présente un mors de serrage avec une technologie de capteur intégrée pour mesurer la force de serrage directement au point de serrage. Entre le capteur et la pièce, il n’y a qu’un insert de serrage de quelques millimètres d’épaisseur. Röhm élimine ainsi presque tous les facteurs d’influence falsificateurs et l’iJaw peut fournir des informations sur la force de serrage réelle appliquée à la pièce. L’iJaw transmet les données mesurées sans fil à une passerelle via le robuste protocole sans fil IO-Link avec un taux d’échantillonnage élevé de 100 Hz. Cela signifie que l’iJaw mesure en temps réel pendant l’usinage. À cette fin, il est doté d’une conception robuste en acier trempé et est étanche (IP 68). L’antenne d’émission est dotée d’un couvercle en plastique haute température pour la protéger contre les copeaux incandescents. Le mors iJaw peut être monté et utilisé sur tous les mandrins de tour avec une interface de mors appropriée (standard) comme tout autre mors de serrage. Pour le lancement sur le marché, le mors iJaw est disponible en tant que mors étagé pour les mandrins de tour avec des dents droites ou hélicoïdales dans les tailles 215, 260 et 315. Les mandrins de tour de Röhm qui conviennent le mieux sont les mandrins à changement rapide de mors Duro-A RC, Duro-NCSE et Duro-NC ainsi que leur homologue de la gamme conventionnelle, le Duro-T. Pour adapter les mors à différentes géométries de pièces, il existe différents inserts de serrage durs et souples interchangeables qui sont verrouillés sur le mors à l’aide de vis.

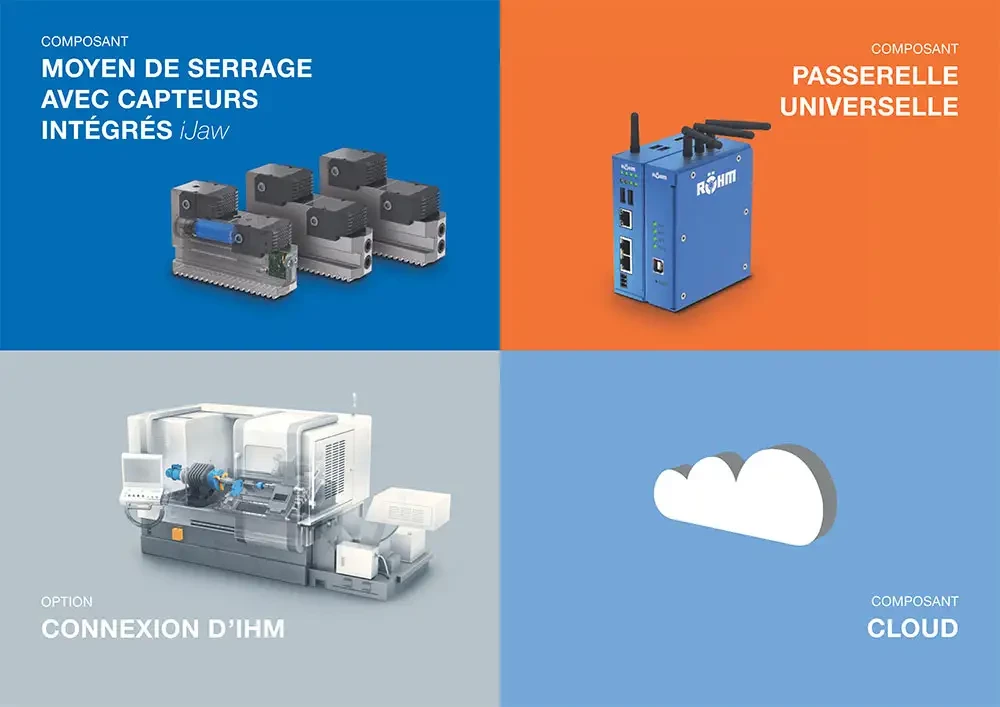

Une technologie de serrage avec des capteurs intégrés en mode sans filPasserelle servant de hub de données
La passerelle avec récepteur sans fil IO-Link est utilisée pour recevoir et transmettre les données. La passerelle offre une interface Profinet pour la connexion à la machine. Ainsi, les données sont disponibles au niveau de la commande de la machine et peuvent être affichées sur l’IHM de la machine-outil et/ou traitées ultérieurement par la commande de la machine. L’iJaw peut être connecté à Internet via une interface LAN sur la passerelle et constitue donc une véritable solution IoT. Les données peuvent être envoyées par ce biais à un cloud, où elles peuvent être archivées et traitées ultérieurement.
Sept scénarios d’application identifiés
« Nous avons identifié sept scénarios très différents dans lesquels l’iJaw offre une valeur ajoutée significative ».
Les trois premiers scénarios concernent le « ressenti » avant et pendant l’usinage. Avant l’usinage, l’iJaw aide à guider les pièces et à régler le système de serrage. Si des erreurs se produisent au cours de ce processus, les forces de serrage mesurées s’écartent des valeurs cibles et une réaction manuelle ou automatisée peut être prise. Pendant l’usinage, les forces de serrage trop élevées (risque d’endommagement de la pièce) et les forces de serrage trop faibles (forces de maintien insuffisantes jusqu’à l’éjection de la pièce) peuvent être détectées. Trois autres scénarios offrent des solutions pour l’évaluation des mesures en série et en différé. Ici, la modification des forces de serrage peut être utilisée pour détecter les tendances à un stade précoce. Il s’agit notamment de la détection précoce de la maintenance à effectuer pour maintenir la force de serrage ou l’usure des outils.
Les rebuts peuvent déjà être identifiés dans le processus d’usinage, c’est-à-dire pendant leur fabrication. « Dans ce dernier scénario, nous voyons surtout de la documentation, d’une part, cela est très intéressant pour les composants qui nécessitent une documentation — comme dans la technologie aérospatiale — mais aussi pour les tâches d’optimisation des produits et des processus. Si je veux savoir comment un composant a été fabriqué après une longue période, je peux rechercher la situation de fabrication dans les données du cloud. L’iJaw archive l’empreinte digitale de l’usinage, pour ainsi dire ».
Les partenaires du développement sont les fabricants de machines-outils DMG Mori, WFL Millturn et EMCO.
Depuis fin 2020, Röhm a conclu un partenariat de développement exclusif avec les fabricants de machines-outils DMG Mori, WFL et EMCO. Ils ont testé l’iJaw sur leurs machines dans la phase finale du développement et ont accompagné Röhm jusqu’à la préparation de la production en série. DMG Mori a présenté l’iJaw à des invités sur une CTX beta 1250 TC 4A lors du Pre-EMO à Pfronten du 20 au 25 septembre 2021. WFL a présenté l’iJaw sur une M50-G au salon EMO 2021 à Milan.
IO-Link Wireless, une norme industrielle à venir
Röhm considère le protocole IO-Link Wireless comme la future norme en matière de communication sans fil dans l’environnement industriel. Par rapport à Bluetooth, qui est largement utilisé aujourd’hui, IO-Link Wireless est nettement plus robuste et stable. Röhm est convaincu que l’IO-Link Wireless sera de plus en plus présent dans les futurs produits IoT. Röhm a donc obtenu du spécialiste de la communication sans fil IO-Link, CoreTigo, l’exclusivité pendant la période de développement de la technologie iJaw pour des applications dans le domaine de la technique de serrage. CoreTigo est un partenaire de développement pour les composants matériels de la transmission sans fil.
Les visiteurs intéressés pourront découvrir l’iJaw en action sur un démonstrateur spécialement conçu à cet effet. Le démonstrateur consiste en un mandrin à moteur avec système de changement rapide de mors du type Duro-A RC en taille 315 de Röhm. Les données mesurées des forces de serrage au niveau du mors sont transmises en temps réel à un moniteur. Les visiteurs font l’expérience de la sensibilité du mors iJaw lorsqu’ils exercent une pression sur la pièce à usiner, car même ces effets de force sont mesurés et affichés comme un changement de la force de serrage.
Stand Röhm sur le salon GLOBAL INDUSTRIE LYON: Hall 3, stand D214
