SIMODEC 2014 : EMISSA exposera le centre d\'usinage polyvalent Rotopal 230

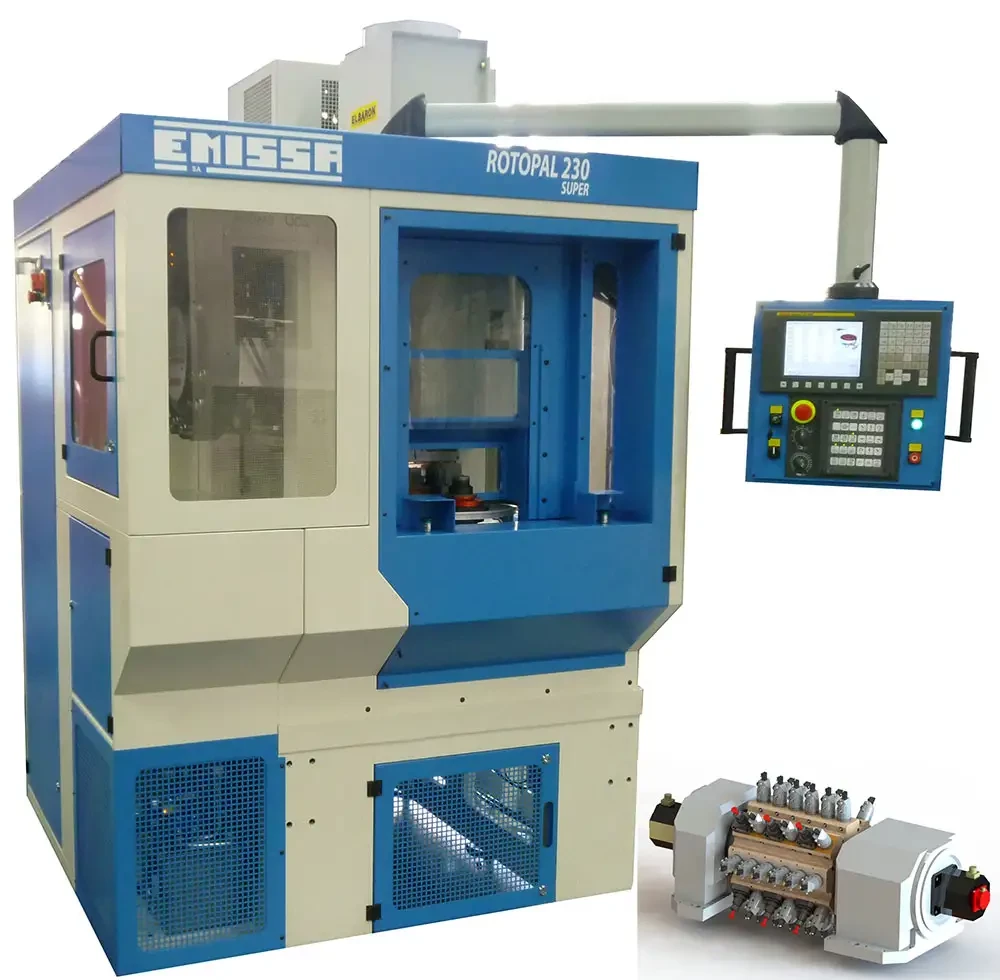

Le Rotopal 230 est un centre d’usinage 4 axes polyvalent de très haute précision pour la micro-mécanique, horlogerie, décolletage qui sera présenté aux visiteurs du SIMODEC. Il est parfaitement adapté à toutes les opérations de perçage, alésage, taraudage, fraisage et même tournage. Il s\'agit d\'une machine polyvalente avec un fort potentiel de productivité équipée d\'une tête revolver à triple barillets.

Caractéristiques principales :
- Machine verticale à changeur d’outils 30 outils.
- 10 broches alternées verticales changement d’outil 0,2 secondes.
- 4 broches horizontales de perçage, fraisage, taraudage.
- 1 axe de tournage et de division.
- 1 table tournante pour charge en temps masqué avec 2 palettes.

Dans le cadre de la construction d’une nouvelle machine pour travail en lopin (barre de 120-600mm), Emissa présentera sur le SIMODEC une tourelle revolver d’un concept inédit : 48 broches dont 12 ou 24 broches tournantes et 24 ou 36 de tournage. Cette tourelle est équipée de porte-outils Piboturn brevetés.

Cette tourelle permettra de travailler sur 3 pièces en simultané pour toutes opérations de tournage, perçage, fraisage, taraudage, moletage, alésage, taillage d’engrenages.

Le concept permet même d’effectuer des opérations d’usinage angulaire en négatif ou positif sans porte-outils spéciaux. En effet, cette tourelle peut travailler avec une indexion Hirt 360° ou être puissamment freinée pour exécuter des opérations angulaires les plus diverses.

Grâce au système Piboturn tous les outils peuvent être réglés à l’extérieur machine avec une répétition 2 microns, soit pour les outils tournage avec réglage indépendant sur chaque outil ou sur les outils tournants.
