MICRONORA 2014 : micro-découpe et micro-perçage sans conicité chez ALPHANOV

La divergence intrinsèque au faisceau laser induit naturellement un angle de dépouille lors d’une opération de perçage ou de découpe laser. Cet angle, dit conicité, limite malheureusement la profondeur maximale de l’usinage.

Pour contourner cette limitation, Alphanov s’est récemment équipé d’une tête de trépanation de dernière génération, comportant un ensemble d’optiques et de miroirs en rotation rapide (20 000 tours par minute) et permettant de faire varier simultanément le diamètre de trépanation et l’angle d’incidence du faisceau sur la cible. Couplée à un laser femto seconde haute puissance (jusqu’à 20 W) et haute cadence (jusqu’à 2 MHz), elle permet de réaliser les usinages suivants :

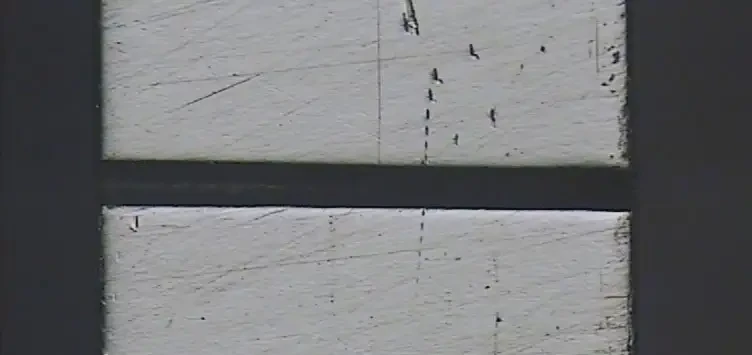

- Perçage profond : avec des rapports de forme (longueur/diamètre) supérieur à 10
- Perçage ou découpe à conicité maîtrisée : conicité positive ou négative, trou cylindrique, variation de conicité sur la hauteur du trou
- Perçage par trépanation avec gaz d’assistance : limitation de la zone thermiquement affectée ou de l’oxydation des parois du trou.

Elle ouvre ainsi la voie à de nouvelles applications pour le micro-usinage laser de haute précision et haute qualité.
