MICRONORA 2022 : des composants de guidage chez MEUSBURGER

Le système de guidage est l'une des composantes les plus importantes d'un outil de découpe qui fonctionne impeccablement. Meusburger propose une gamme complète et systématique de guidages par glissement et de guidages linéaires pour les exigences les plus diverses. En plus des nombreuses combinaisons possibles entre la colonne de guidage et la douille de guidage, les guidages sont conformes à la norme DIN/ISO et parfaitement adaptés aux blocs à colonnes standard de Meusburger.

Selon l'application : Guidages par glissement et guidages linéaires :

- Les guidages linéaires assurent des vitesses de guidage maximales et une grande stabilité grâce à la faible friction sur rouleaux et aux éléments roulants précontraints. Ceux-ci sont précontraints entre 4 et 15 µm en fonction du diamètre de guidage. Meusburger propose un guidage à billes et également un guidage à rouleaux. La surface d’appui de l’élément roulant représente ici la principale différence.

- Guidages par glissement : Grâce à l’importante surface d’appui des bagues à collerette à brider, les forces latérales maximales peuvent être transmises.

En plus du guidage standard, Meusburger propose également des systèmes de guidage spéciaux : pour les espaces de montage restreints, pour la technique modulaire ainsi que pour la construction de gros outillages. Les schémas suivants donnent un aperçu des différents éléments de guidage.

Les colonnes de guidage et les douilles de guidage sont facilement interchangeables grâce à leur compatibilité selon la norme DIN/ISO. On obtient ainsi un niveau de flexibilité maximal lors de la conception du système de guidage, en fonction de l'application.

Les espaces de montage des éléments de guidage ont été parfaitement adaptés aux blocs à colonnes standard de Meusburger. Ainsi, la standardisation constante des blocs à colonnes est garantie. La gamme d'accessoires comprend des éléments pour le positionnement de la cage, des semi-blocs, logements de bagues et de colonnes, ainsi que des composants pour la fixation de la colonne et de la douille.

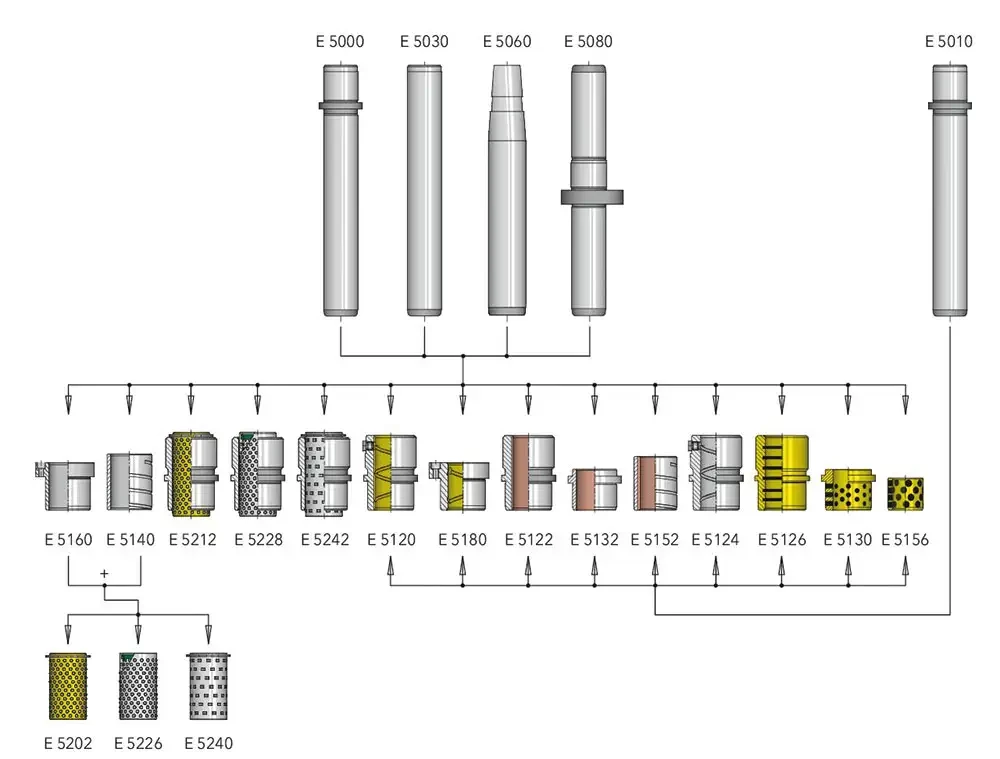

Aperçu du guidage standard
