Sur les fraiseuses CHARLYROBOT, la gravure est régulière et constante, même sur des épaisseurs variables

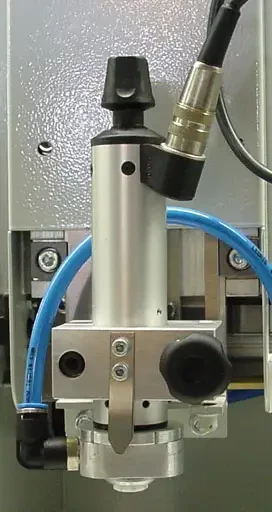

Le fabricant de fraiseuses à commande numérique Charlyrobot, propose une nouvelle solution de gravure composée d'une broche Haute-Fréquence de 200 W à nez régulateur. Cet équipement permet de réaliser des gravures régulières en profondeur même si l'épaisseur du matériau travaillé n'est pas constante.

Le principe de fonctionnement repose sur le fait que la broche est ?flottante en Z?, c'est à dire qu'elle peut monter et descendre sur l'axe Z. Un nez en Teflon (PTFE), au travers duquel passe l'outil, reste en contact permanent avec la plaque à usiner, sans risque de l'altérer.

La profondeur de la gravure est réglée par une molette qui définit de quelle longueur l'outil dépassera du nez régulateur. Le système est débrayable mécaniquement et se comporte alors comme une broche traditionnelle.

Cette broche à nez régulateur s'adapte sur toutes les machines Charlyrobot et notamment celles des gammes CRA et CRL (courses de 300 x 210 x 100 mm à 1050 x 1550 x 300mm). Elle propose une plage de vitesse de rotation qui s'échelonne entre 5 000 et 50 000 tr/mn, ce qui est idéal pour la gravure et l'usinage avec des outils de très petit diamètre.

Un potentiomètre en face avant de la machine permet de faire varier la vitesse pendant l'usinage afin d'en contrôler et d'en modifier la qualité de finition en instantané.

L'aspect pratique est renforcé par un serrage des outils sans clef, et une aspiration intégrée très performante qui permet d'usiner pratiquement sans aucun copeau résiduel.
