Un nouveau système d'arrosage à haute pression pour améliorer le contrôle des copeaux et la durée de vie des outils chez SANDVIK COROMANT

Un meilleur contrôle des copeaux et une durée de vie des outils prolongée, voilà les deux principaux avantages du nouveau système d'arrosage haute pression CoroTurn HP de Sandvik Coromant. Ce système combine de manière judicieuse l'attachement Coromant Capto et le dispositif d'arrosage haute pression CoroTurn HP pour retirer le maximum des possibilités de l'usinage avec arrosage haute pression et profiter d'une productivité plus élevée et d'une durée de vie des outils prolongée de 50 pour cent dans certaines matières.

L'attachement Coromant Capto permet d'acheminer le liquide de coupe à travers la tourelle ou la broche et de le diriger avec précision sur la zone où il est le plus utile (ce qui n'est pas possible avec des porte-outils à manche). Ce nouveau système s'adapte à toute machine équipée d'un système d'adduction de liquide de coupe sous haute pression et d'attachements Coromant Capto, y compris les machines multifonctions, les tours verticaux et les centres de tournage.

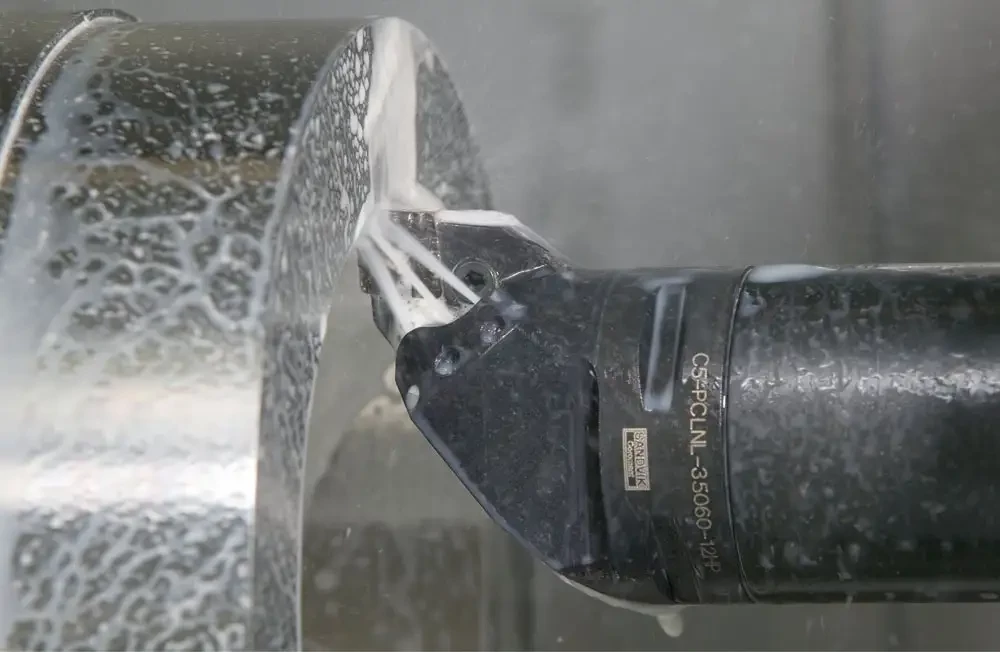

Le jet de liquide de coupe haute pression de CoroTurn HP est dirigé en force vers la zone la plus exposée à la chaleur grâce à des buses. Il permet d'une part de refroidir la plaquette plus rapidement et efficacement et, d'autre part, d'améliorer le contrôle des copeaux. Le jet sous pression agit comme un coin hydraulique entre le copeau et l'arête pour réduire l'usure de celle-ci et faciliter la fragmentation des copeaux, et, par conséquent, leur évacuation. Les buses sont disposées à proximité de l'arête pour éviter les pertes de vélocité du jet avec des pressions inférieures. Elles sont aussi disposées de manière à ne pas gêner l'accessibilité de la plaquette et l'indexation.

En ébauche, le contrôle des copeaux ne pose habituellement pas de problèmes. L'utilisation d'un arrosage sous pression permet de réduire la température générée par l'effort de coupe et d'augmenter la durée de vie de l'outil. Il est donc possible d'augmenter la vitesse de coupe, quelle que soit la matière.

Dans les opérations de finition, le contrôle des copeaux pose plus de problèmes car la profondeur de coupe et l'avance sont moins importantes. Dans les productions automatisées, en grandes séries ou dans des machines multifonctions et des tours verticaux avec changement automatique d'outil, il est essentiel que les copeaux ne s'accumulent pas à proximité de l'arête de coupe pour éviter des arrêts machine qui nuisent à la productivité. Avec le système CoroTurn HP, ce risque est éliminé et les productions automatisées se déroulent en toute sécurité sans surveillance.

Le résultat est une nette amélioration de la productivité grâce à des conditions de coupe plus élevées. Il est possible de gagner 50 pour cent sur la vitesse de coupe tout en générant de meilleurs états de surface pour un même nombre de pièces usinées - ou la même quantité de matière enlevée.
