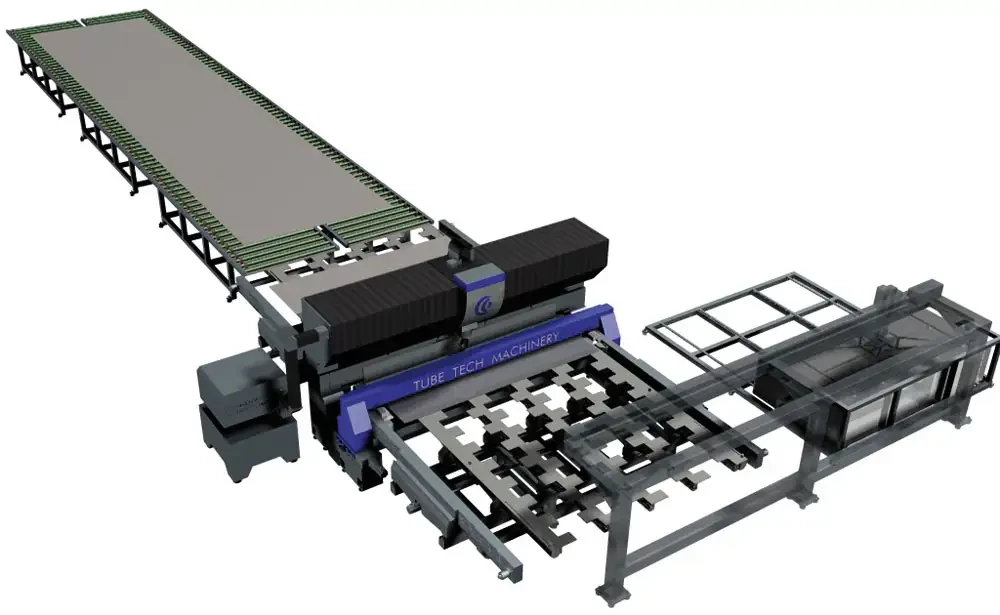

Spécial SCHWEISSEN & SCHNEIDEN 2009 : TUBE TECH Machinery exposera sa machine automatique pour la découpe et la soudure de tôles plates TS 4.20 2D

Cette machine est en mesure de découper et de souder des tôles par le biais d'une seule tête de découpe et de soudure spéciale. Les tôles usinables vont de 1 000 x 2 000 mm2 à 2 050 x 4 100 mm2 pour des épaisseurs variables de 1 à 8 mm. Après usinage, elles peuvent atteindre des dimensions jusqu'à 4 000 x 20 000 mm2. Le système de chargement automatique assure une grande autonomie de travail. Le cycle de production est formé des phases suivantes :

- chargement automatique d'une feuille de tôle sur le plan de travail ;
- alignement et centrage de la feuille de tôle par station de centrage
- déplacement de la feuille de tôle par mouvement contrôlé par CNC
- blocage du bord de la tôle par le biais d'un système presse-tôle
- rognage du bord par découpe laser avec tête 2D
- rapprochement des deux morceaux jusqu'à un alignement parfait
- soudure laser continue avec la même tête et contrôle de la soudure par le système PRECITEC
- ouverture des deux presse-tôles
- déplacement des tôles soudées

À ce stade, le cycle de travail reprend à partir des phases précédentes pour ajouter une nouvelle tôle à celles précédemment soudées. Une fois l'opération de soudure terminée et après avoir obtenu la tôle aux dimensions finales souhaitées, cette dernière est transférée, par pont roulant, aux usinages suivants. L'installation a été réalisée pour un important centre de services qui, grâce à la nouvelle machine Tube Tech Machinery, pourra améliorer son processus de production et commencer de nouvelles applications avec des tôles de grandes dimensions, en différenciant l'offre pour le client final.
