Automatisation complète du pliage grâce à LVD Ulti-Form

21/01/2021
LVD présente Ulti-Form, un nouveau système de pliage robotisé comprenant une presse plieuse à changement automatique d’outils. Ulti-Form fait suite au succès rencontré par la cellule de pliage robotisée Dyna-Cell de LVD et va plus loin dans l'automatisation du pliage, en incluant une presse plieuse à changement automatique d’outils pour un rendement optimal lors du pliage. En effet, elle gère à la fois les petits lots et les grandes séries de manière efficace et avec un temps de changement réduit au minimum. Ulti-Form assure de hauts rendements et fonctionne sans surveillance.

Une conception inspirée de la Toolcell

Ulti-Form inclut une presse plieuse de 135 tonnes conçue à partir de la ToolCell, presse plieuse haut de gamme LVD à changement automatique d'outils, intégrée avec un robot industriel. La presse plieuse comprend un magasin d'outils intégré et une pince de préhension située au niveau des doigts de butée qui permet de changer les outils rapidement et efficacement. La presse plieuse et le robot travaillent en synergie afin de minimiser les temps dévolus au changement. Pendant que le robot saisit la première pièce à partir de la pile d'entrée et effectue le centrage, la presse plieuse gère le changement d'outil. Ulti-Form prend en charge des pièces allant de 50 x 100 mm à 1 200 x 800 mm et pesant jusqu'à 25 kg.

Ne nécessite pas d'apprentissage pour le robot

Ulti-Form propose une automatisation simple d’utilisation avec un processus rapide « de la conception à la pièce finie » grâce à l'assistant de programmation puissant conçu par LVD. La programmation de la presse plieuse et du robot a lieu hors ligne, et l'apprentissage du robot n'est pas nécessaire. Le logiciel CADMAN®-B calcule automatiquement le programme de pliage adéquat. Le logiciel du robot importe toutes les données du pliage et calcule automatiquement toutes les positions de la pince de préhension en tenant compte de la force de la pince des détections de collision et de l'accessibilité du robot. Il génère le chemin le plus rapide pour le robot tout au long de l'opération de pliage, et ceci sans collision. La base de données du système comprend toutes les informations de paramétrage nécessaires à la presse plieuse et au robot. Ainsi, Ulti-Form est rapidement opérationnelle pour démarrer la production.

Pince de préhension auto-adaptative

La pince robotisée Ulti-Form est une conception auto-adaptative conçue par LVD (brevet déposé). Elle offre la flexibilité permettant de gérer de nombreuses formes de pièces, et s'ajuste automatiquement à la taille des pièces. Ainsi, des lots de pièces de différentes formes peuvent être traités les uns après les autres, sans changer de pince, ce qui permet d'avoir une production continue.

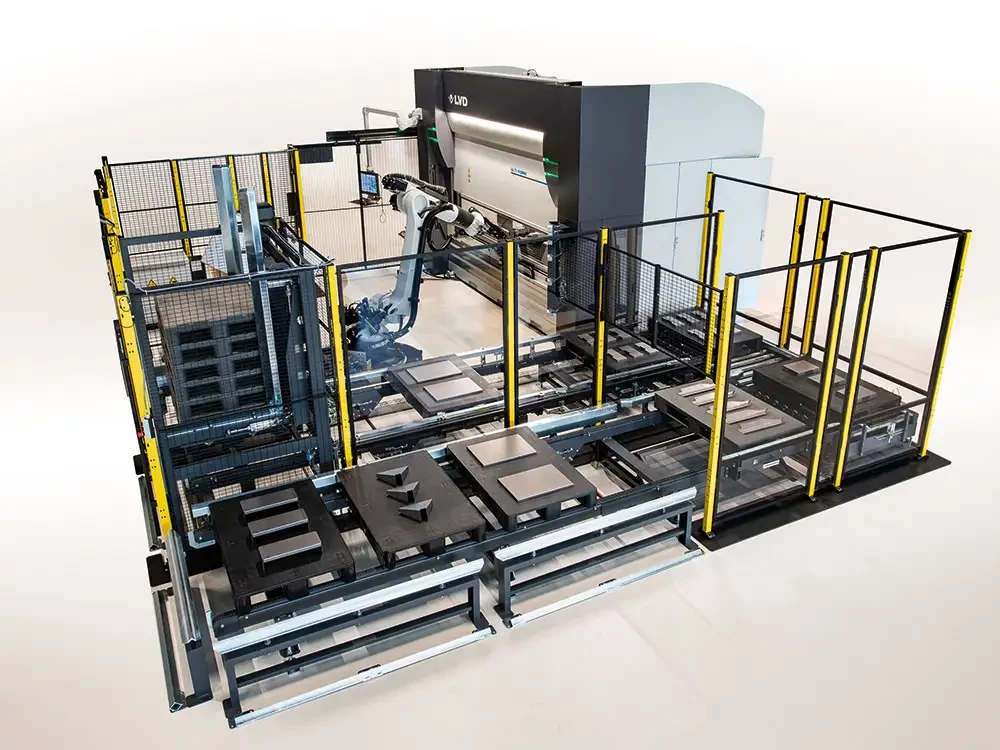

lvd ulti form
LVD pousse très loin l'automatisation du pliage de tôles avec Ulti-Form

Contrôle qualité

Équipée du système de pliage adaptatif Easy-Form® Laser, Ulti-Form offre une automatisation avec garantie de qualité. La technologie de pliage adaptatif en cours de processus et en temps réel apporte une stabilité avancée au pliage robotisé. Le système laser Easy-Form s'adapte aux variations des matières, notamment à l'épaisseur de la tôle, à l'écrouissage et au sens de laminage, en compensant automatiquement les modifications afin de garantir des résultats de pliage uniformes et corrects.

Automatisation moderne

Ulti-Form est un système de pliage automatisé moderne. Il a été intelligemment conçu avec un faible encombrement de 8 x 10 mètres. Le système inclut trois palettes d'entrée, une grande zone de sortie et une grande zone de récupération des petites pièces, un distributeur automatique de palettes et un convoyeur permettant de transférer les palettes pleines hors du système.

Conçu pour être flexible, Ulti-Form peut fonctionner automatiquement ou en mode manuel. Le fonctionnement manuel peut être utilisé pour des pièces très complexes ou de petits lots, alors que l'automatisation convient aux gros volumes.
