act/tube d'ALMA SAPEX, un nouveau module pour la découpe de tubes

act/tube, le nouveau module de la gamme act/ est destiné à être connecté aussi bien à l'environnement de programmation 2D act/cut pour les machines de découpe laser à plat dotées d'un axe rotatif ou pour les machines dédiées à la découpe de tubes qu'à l'environnement act/cut 3d pour les machines 5 axes amenées accessoirement à découper des tubes.

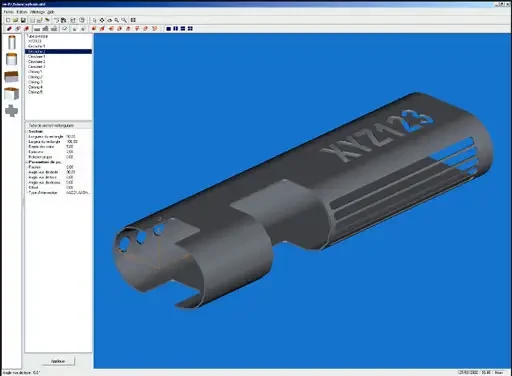

act/tube permet de modéliser en 3D volumique les découpes à réaliser dans un tube de section quelconque, en projetant la forme de ces découpe sur le tube. Des formes pré-définies pour le tube et les pénétrations s'y rattachant sont directement accessibles dans une bibliothèque : section circulaire, rectangulaire, rectangulaire arrondie ou oblongue. Une section quelconque est très facilement obtenue en appliquant la fonction « extrusion » à une forme 2D dessinée dans l'environnement DRAFTER d'act/cut. De même, toute forme 2D ainsi dessinée peut être projetée sur le tube pour constituer une ouverture. act/tube intègre des fonctions très conviviales pour positionner les pénétrations sur le tube de manière dynamique ou en donnant des cotes précises (translation, rotation). Naturellement, le tube peut être coupé par un plan quelconque à ses extrémités.

La géométrie du tube ainsi modélisée est ensuite importée dans act/cut ou dans act/cut 3d pour l'ordonnancement des découpes et la génération du programme ISO. S'il s'agit d'une machine de découpe doté d'une tête fixe et d'un simple axe rotatif, le tube et ses ouvertures sont mis à plat dans l'environnement DRAFTER d'act/cut et la programmation se ramène à une programmation 2D, l'axe rotatif étant géré directement pat le post-processeur. Dans le cas d'une machine 5 axes, la création des contours de découpe sur le tube, l'ordonnancement des contours et la simulation des trajectoires de découpe sont réalisés par le logiciel act/cut 3d, comme pour n'importe quelle autre pièce 3D.
