Développé par Dalmec, ce manipulateur de type Partner à bras articulé, sur colonne fixée au sol, a été élaboré et mis en place pour opérer des manipulations spécifiques d’anneaux métalliques.
Avec un rayon d’action maximum de 4000 mm et une course verticale de 2450 mm, et doté d’un dispositif de suréquilibrage, ce nouveau manipulateur industriel permet prises et déplacements itératifs d’un ou plusieurs anneaux métalliques simultannément grâce à la conception d’un outil pourvu de machoires adaptées pour la récupération, la prise, la manipulation et le déplacement en toute sécurité et sans aucun effort d’anneaux métalliques dont la charge peut atteindre jusqu’à 550 kg.

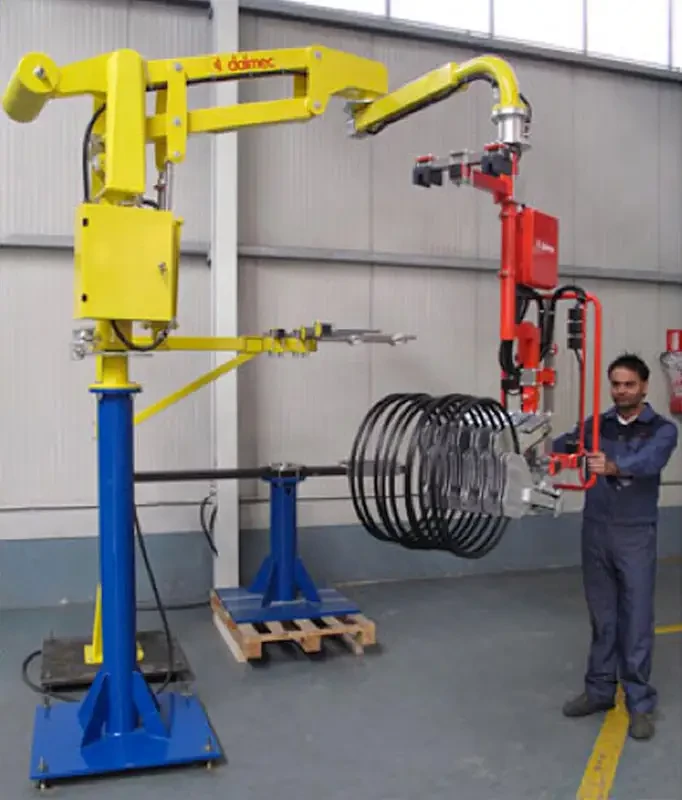

Manipulateur Dalmec Partner pour la prise d’anneaux métalliques
Cette solution «métier» est particulièrement adaptée pour les sites de production des secteurs de la métallerie et du bâtiment, pour la manipulation, en absence d’effort, d’anneaux métalliques dont le centre de gravité est déporté par rapport à l’axe vertical du bras terminal.
Luttant contre les TMS et la Pénibilité liés aux manipulations de charges, DALMEC a conçu et réalisé des équipements spécifiques dont l’objectif est d’améliorer les conditions quotidiennes de travail en supprimant toute sensation de poids et en garantissant une sécurité totale aux opérateurs tout en s’intégrant parfaitement dans l’environnement de travail. Pourvu d’une structure modulaire conçue pour résister aux torsions engendrées par ce type de sollicitation, le manipulateur Partner sur colonne est particulièrement adapté pour s’intégrer dans tous les environnements de production, même dans des espaces particulièrement exigus.
Ainsi le nouveau manipulateur DALMEC Partner pour la prise itérative d’anneaux métalliques permet à l’utilisateur de déplacer sa charge dans toutes les directions de l’espace, sans effort, avec rapidité et précision, dans des conditions optimales d’ergonomie et de sécurité.
L’équilibrage de la charge est obtenu par l’effet d’un vérin pneumatique à air comprimé sur un système à leviers. Le vérin amplifie l’action de montée et de descente qui est appliquée manuellement par l’opérateur sur l’outil de préhension ou directement sur la charge. Le vérin est alimenté par deux circuits préréglés : le premier équilibre en permanence l’outil de préhension, le second équilibre les différents poids de la charge.
Enfin, afin de favoriser son déplacement en optimisant les différentes étapes de production, le manipulateur industriel DALMEC partner bénéficie de plusieurs possibilités de configurations adaptées :
. Manipulateur Partner «sur colonne fixée au sol» ou «sur base autostable» déplaçable par chariot élévateur ou transpalette.
. Manipulateur Partner «aérien fixe».
. Manipulateur Partner «aérien mobile»
Ce nouveau manipulateur permet aux industriels de se conformer aux réglementations de la directive européenne 269/90 sur la manutention manuelle des charges qui donne le statut d’une obligation légale à la prévention des affections de la colonne vertébrale liées au travail. Tenant compte du confort et de la sécurité apportés aux opérateurs, les ressources humaines de l’entreprise sont optimisées avec pour effet d’augmenter les cadences de production et donc la rentabilité du travail.
