SIMODEC 2020 : HORN exposera Supermini HP, un outil multifonction pour des valeurs de coupe élevées

03/02/2020
HORN expose au salon SIMODEC une nouvelle variante de son célèbre système d'outil de précision : Supermini HP. La nouvelle géométrie HP s'adresse au perçage, au tournage plan et à la finition au tour. C'est donc un outil multifonctions pour plusieurs applications.

La nouvelle géométrie de coupe permet des valeurs de coupe et des passes plus élevées. Pour l'alésage au tour, il en résulte au fond un épaulement plan à 90 degrés. L'arête latérale (géométrie Wiper) rend la surface de qualité, même à des avances élevées.

Outre les opérations de tournage, le système est aussi approprié pour le perçage en plein, dans les diamètres de 3 à 7mm. Les données de performance de l'outil ne peuvent pas concurrencer les forets normaux, mais souvent la machine manque de place pour les outils. La Supermini HP offre la possibilité de tourner les contours internes directement après le perçage, sans changement d'outil. Avec le modèle à un tranchant, il est possible de produire différents diamètres de perçage avec un seul outil.

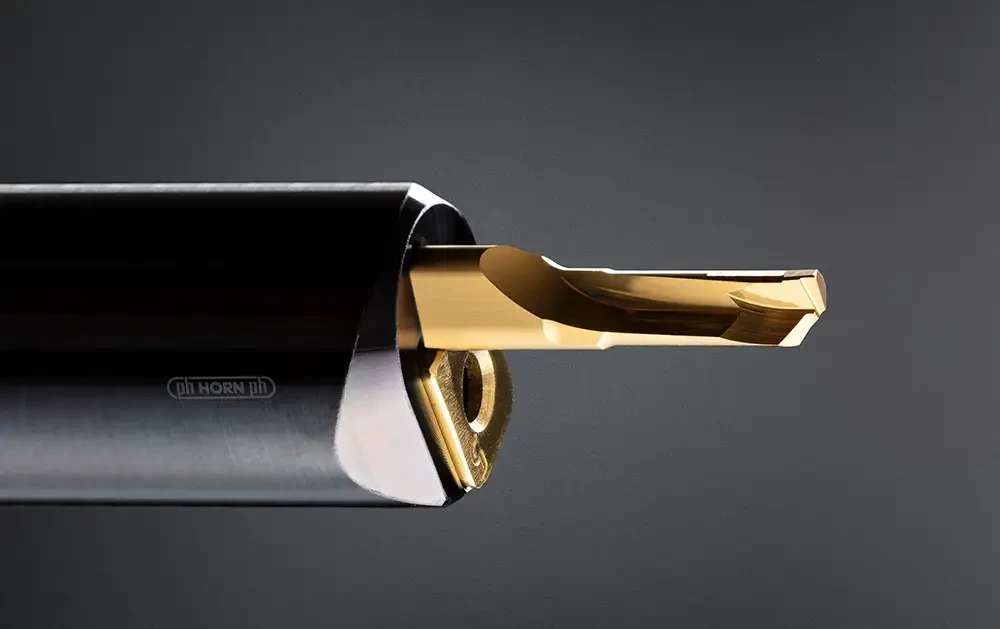

outil horn supermini hp
Supermini HP : une nouvelle variante du célèbre système d'outil de précision HORN


HORN propose les outils pour le contrôle optimal des copeaux avec ou sans brise-copeaux. La variante avec brise-copeau est recommandée pour le tournage. Les perçages ne nécessitent pas de brise-copeau. Le renfort extérieur légèrement hélicoïdal évacue le copeau hors de la zone d'usinage. Le revêtement d'outil EG35 permet une utilisation polyvalente dans des aciers normaux ou inoxydables.

Outre les nouvelles géométries, HORN a également développé un nouveau système porte-outil pour la Supermini type 105. Le nouveau serrage ne s'effectue plus via la surface enveloppante mais par une cale de serrage frontale. Cela entraîne une force de maintien plus élevée de la plaquette de coupe et ainsi une meilleure rigidité de tout le système. En outre, le nouveau serrage améliore la précision de répétabilité au changement de la plaquette de coupe et l'exploitation de l'espace disponible du fait de la commande frontale.

Cela s'avère être un grand avantage sur les tours longitudinaux car l'utilisateur peut changer l'insert de coupe sans démonter le porte-outil.
