SIMODEC 2022 : EDM SERVICE exposera des broches de précision NAKANISHI

Pour les opérations d’usinage ou d’ébavurage en décolletage, en bout de bras robotisé, sur machine-outil ou sur machine spéciale, les broches de précision NAKANISHI distribuées par EDM SERVICE se montrent à la fois puissantes et compactes.

Les broches de précision NAKANISHI affichent des puissances allant de 130W à 1,2 kW pour des vitesses de rotation qui vont de 1 000 à 160 000 tr/mn. Il existe des versions avec changement d’outil automatique par levier ou par air comprimé. Afin de permettre un préréglage des outils, ceux-ci sont montés dans des mini cônes qui peuvent être positionnés dans un rack. Ainsi, la machine ou le robot peuvent choisir l’outil en fonction de l’opération. La puissance consommée par la broche est en permanence analysée et ce signal peut être utilisé par l’installation pour modifier les trajectoires ou les avances en fonction de l’effort demandé à l’outil. Le poids des plus petites broches est de 200 grammes. Le poids des plus puissantes est compris entre 2 et 3kg. Les diamètres disponibles vont de 19,05 à 60mm. Les broches sont droites ou à renvoi d’angle. Un modèle permet l’arrosage par le centre des outils pour le perçage.

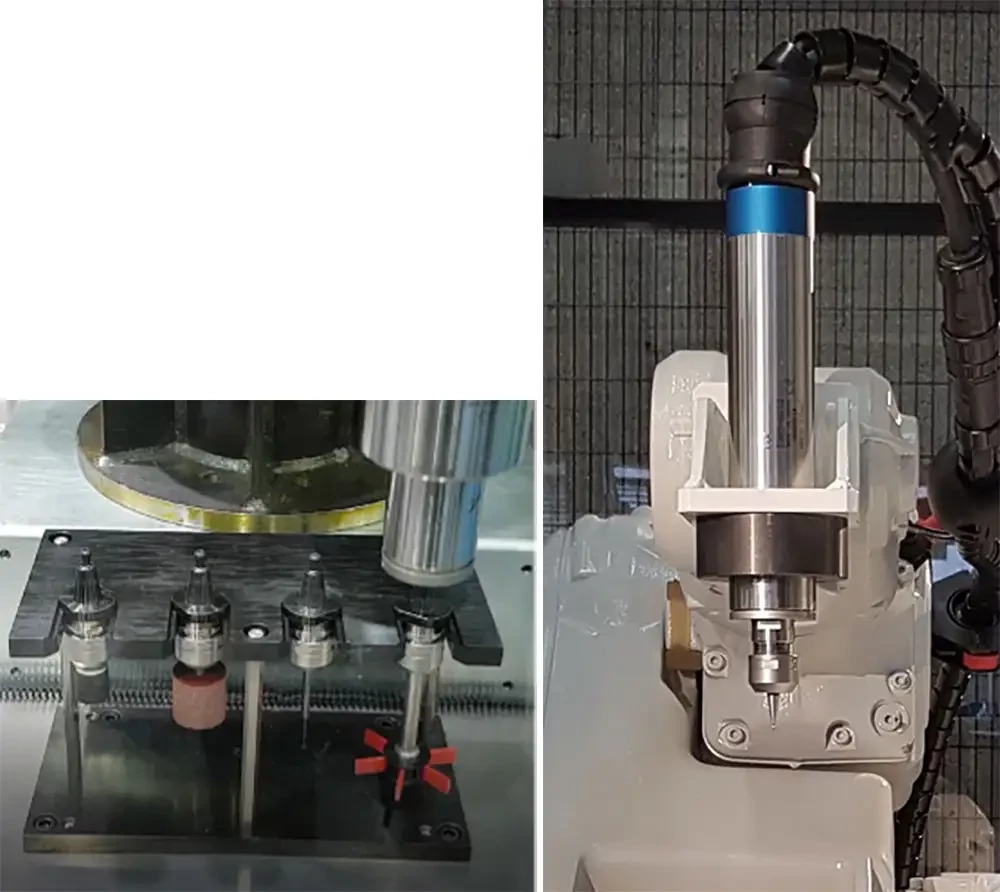

Des broches compactes et puissantes pour l'usinage ou l'ébavurage

Des mini-broches aux vitesses de rotation élevées Plus spécifiquement pour le décolletage les gammes Nakanishi iSpeed3 et E-3000 présentent une très grande variété de configurations possibles : Droite ou renvoi d’angle, avec réducteur ou monobloc, diamètre de 19,05 à 30mm, vitesse de 1000 à 80 000tr/mn, puissance de 140 à 350W.

Simplement refroidie par air comprimé, ces broches sont faciles à installer et à interfacer avec les machines de décolletage connues sur le marché.

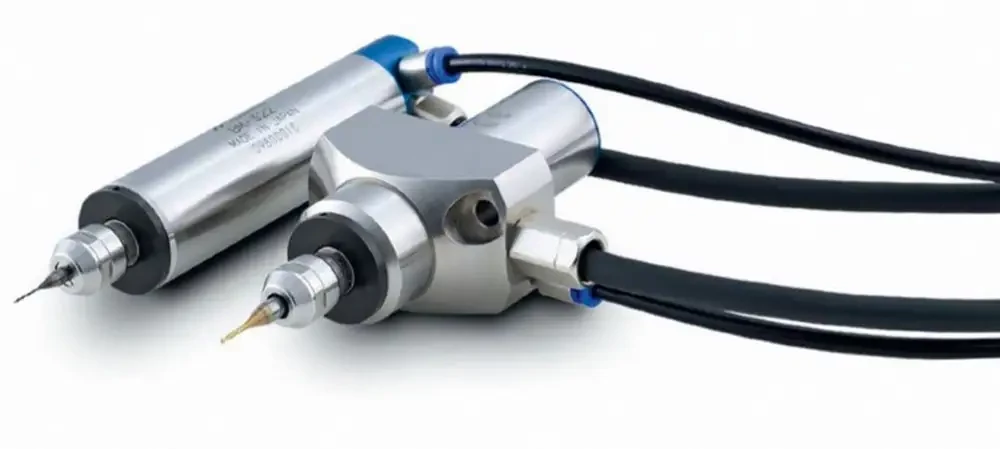

Nakanishi a développé des gammes de mini-broches spécifiques pour le décolletage
