MICRONORA 2016 : une micro-broche à grande vitesse chez EDM Service

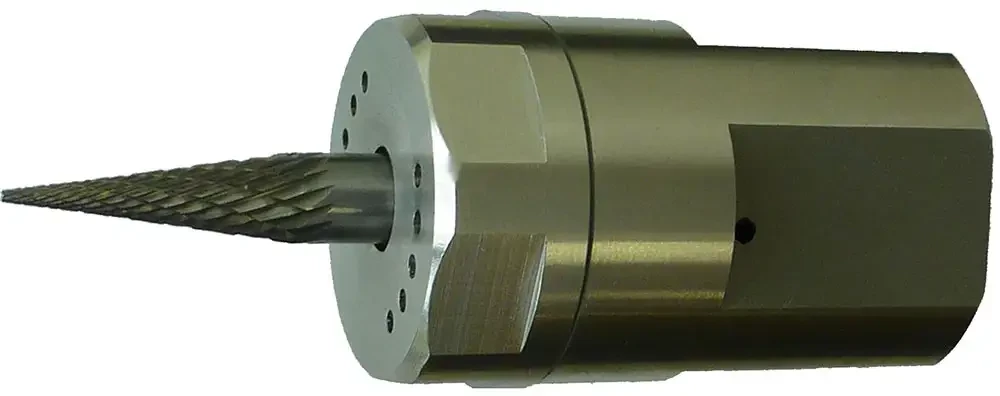

Grâce à la pression d’arrosage disponible sur les machines-outils, la Micro Broche-Outil BO bleue permet de réaliser des usinages de précision avec des petits outils en tournant à des vitesses élevées. Passe partout, diamètre 25 x 40mm de longueur, la Broche-outil bleue se monte dans n’importe quel porte outil Weldon ou porte pince de diamètre 25 ou porte outil de tour.

Avec la pression du liquide d’arrosage à 70 bars, la vitesse pourra atteindre 70 000 tr/mn

Une réduction existe pour passer de diamètre 25 à 20mm pour ceux qui n’ont pas de porte outil de diamètre 25mm et la version renvoi d’angle est sur queue de diamètre 16mm. L’outil est l’axe de la broche.

En effet, les roulements et la turbine sont montés directement sur la queue de l’outil, ainsi il y a moins de pièces intermédiaires et donc moins de faux rond. Avec une pression de 15 bars l’outil tournera à 50 000 tr/mn. En augmentant la pression du liquide d’arrosage jusqu’à 70 bars la vitesse pourra atteindre 70 000 tr/mn. Cette nouveauté existe en versions broche droite ou renvoi d’angle à 90° et, une fois montées dans des portes outils standards, elles sont disponibles dans le changeur d’outil ou sur la tourelle de la machine sans raccordement particulier. En complément, la Broche-outil BO verte fonctionne avec de l’air comprimé si du liquide d’arrosage n’est pas disponible.
