INDUSTRIE LYON 2015 : usinage de précision à haute vitesse chez EDM SERVICE

EDM SERVICE présente la nouvelle gamme de micro broches haute fréquence pour usinage de précision haute vitesse.

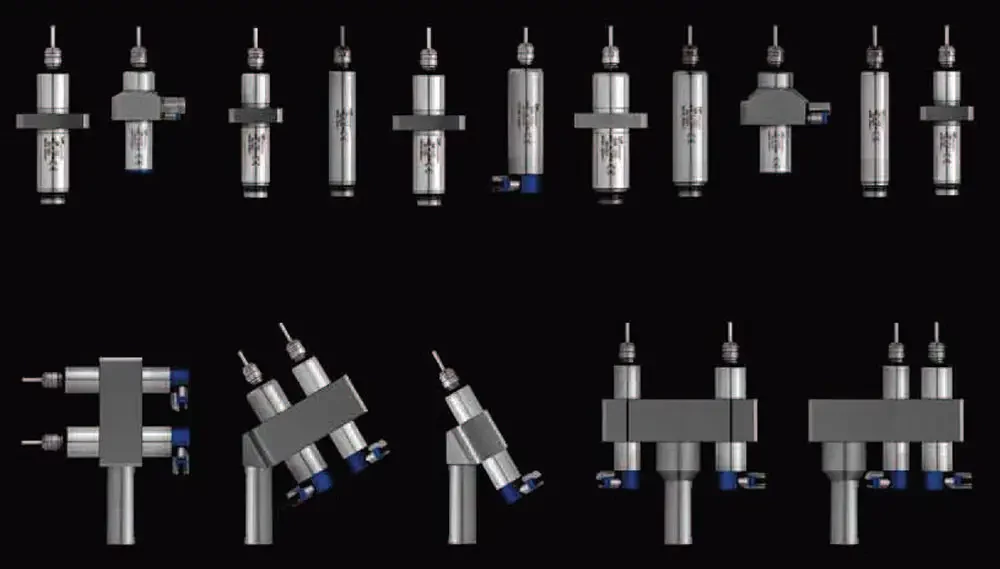

Les broches iSpeed3 se montent sur tout type de machine, montage ou robot. Le cordon d’alimentation et de refroidissement par air est vissé à l’arrière (droit ou à 90°) ou sur l’avant partant de la bride de fixation.

Micro broche haute fréquence haute précision NAKANISHI iSpeed3

Ces multiples possibilités de cordon, de bride de fixation et de diamètres facilitent le montage dans des encombrements réduits. Les caractéristiques principales sont : vitesse de rotation maximum 80 000tr/mn, puissance 150W, diamètres 19,05 – 20 – 22 – 25mm, faux rond de rotation < 0.001mm, pince de dia 0,5 à 4mm.

Pour compenser les différences de diamètre entre broche et montage machine, il existe des bagues d’adaptation. Le boîtier de contrôle est très compact lui aussi (74 mm x 144 mm x 234mm). Il permet de piloter deux broches alternativement.

Les entrées servent à la mise en route/arrêt, vitesse et sens de rotation alors que les sorties informent sur le bon fonctionnement de la broche et de l’usinage : Rotation effective, vitesse atteinte, effort sur l’outil, signal d’erreur, etc…

Grâce à ces fonctions, la machine et l’opérateur sont en permanence informés du bon déroulement des opérations. Tous les usinages sont possibles et les opérations de perçage, fraisage, rectification, tourbillonnage, gravure, se font à haute vitesse sans vibration ni échauffement.
