Max 50 BGV de SOMEX : une nouvelle broche pour l'usinage grande vitesse

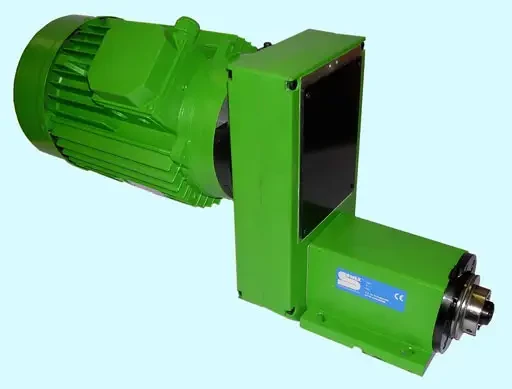

Somex conçoit, fabrique et vend des unités d'usinage dans le monde entier (80 % du CA à l'export) destinées au marché des machines transferts. Le service développement de SOMEX vient de terminer la réalisation d'une broche baptisée MAX50BGV. Le cahier des charges était ambitieux puisqu'il s'agissait de proposer une broche capable de supporter les contraintes liées à l'usinage grande vitesse, et aux utilisateurs un produit simple de mise en ?uvre et d'entretien.

Ainsi la broche est proposée en standard avec un attachement HSK 63 à 4 points de serrage et prédisposée à l'arrosage par le centre. La motorisation est assurée par un moteur asynchrone de 9.5 kW équilibré et moto-ventilé associé à un variateur de fréquence, quant à la transmission elle est assurée par poulies et courroie poly-V. Les fréquences de rotation vont de 9 000 à 15 000 mn-1.

La mise en ?uvre est simple, il n'y a pas de périphérique à ajouter.

La précontrainte des roulements en acier spécial est obtenue par un système à ressorts qui garantit sa constance dans le temps et dans les différentes plages de vitesse.

Le faux rond de rotation est de 2 microns maxi à la sortie du cône HSK. L'étanchéité est assurée à l'avant comme à l'arrière par des joints labyrinthes pressurisés.

Malgré l'absence de tout moyen de refroidissement, l'échauffement du corps de broche ne dépasse pas 8° C. au dessus de la température ambiante à vitesse maximale.

Les applications industrielles d'une telle broche sont nombreuses, comme des opérations de fraisage, alésage et perçage dans des matériaux aussi divers que les alliages d'aluminium, (notamment destinés à l'aéronautique et l'automobile) des matériaux composites ou le bois compressé, le fraisage dur des moules en acier, l'usinage des pièces pour technique des fluides.etc'
