Une fraise pour 5 applications avec Gühring RF 100 Diver

19/11/2014
Gühring a développé une nouvelle fraise ratio de type N en carbure monobloc, RF 100 Diver, capable de couvrir à elle-seule cinq opérations d’usinage :
- Perçage des avants trous d’alésage jusqu’à 2xD
- Ramping avec un angle de plongée de 15° à 45°
- Rainurage de clavette rapide et précis
- Ébauche avec enlèvement de copeaux important
- Finition avec qualité de surface élevée

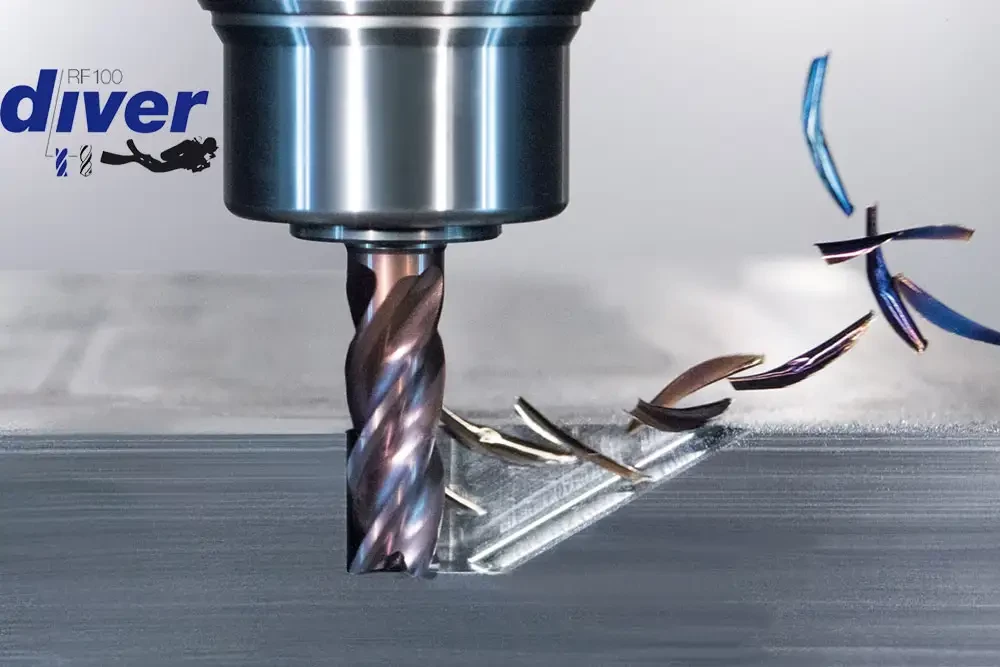

Outil de fraisage RF 100 Diver de Gühring


La fraise RF 100 Diver se distingue également par son revêtement breveté Signum de Gühring, extrêmement robuste et résistant à l’usure ainsi que par des goujures aux géométries universelles pour une évacuation optimale des copeaux et des vitesses de coupe augmentées.

La configuration des hélices décalées 36°/ 38° contribue à la réduction des vibrations et oscillations lors de l’usinage et les diamètres nominaux sous-cotés (ex. :15,6mm) idéals pour les rainures de clavettes.

Outre sa polyvalence dans les opérations d’usinage, sa conception inédite permet aussi une application universelle dans tous les aciers (500 à1 500 N/mm²), fontes, aluminium, cuivre et ses alliages, aciers inoxydables et titane.

La fraise RF 100 Diver couvre donc 100% des applications de fraisage et supprime l’opération d’avant-trou grâce à son utilisation en ramping et perçage. Destinée aux industriels ayant à changer régulièrement de matières et d’applications, elle convient même aux petites unités de production.

RAMPING
Usinage du 42CrMo4
Angle de plongée = 30°
ap = 12 mm
ae = 11,7 mm
vc = 200 m/mn
vf = 1200 mm/mn

PERÇAGE
Usinage des fontes à sec
ap = 12 mm
ae = 12 mm
vc = 240 m/mn
vf = 800 mm/mn

RAINURAGE
Usinage de l’acier 42CrMo4 à sec
ap = 12 mm
ae = 11,7 mm
vc = 240 m/mn
vf = 1800 mm/mn
Volume copeaux / mn : Q = 252 cm3/mn

EBAUCHE
Usinage de l’acier 42CrMo4 à sec
ap = 24 mm
ae = 3 mm
vc = 280 m/mn
vf = 3050 mm/mn
Volume copeaux / mn : Q = 219 cm3/mn
