MIKRON TOOL : focus sur la fabrication des outils pour moules

La fabrication de moules exige des solutions spécifiques au client dans tous les domaines d'application. En font partie l'industrie électrique ou électronique, la télécommunication, l'automobile, les secteurs de l'emballage, des loisirs, des jouets, de l'horlogerie ou de la bijouterie mais aussi la technique médicale ou dentale. Les outils à haute performance sont souvent la clé pour une production rationnelle et occupent par conséquent une place importante dans la gestion des coûts.

Dans la plupart des cas les usinages se font sur des machines à commande CNC, hautement précises. Souvent il s'agit d'une fabrication sur commande, coûteuse et liées à des risques considérables.

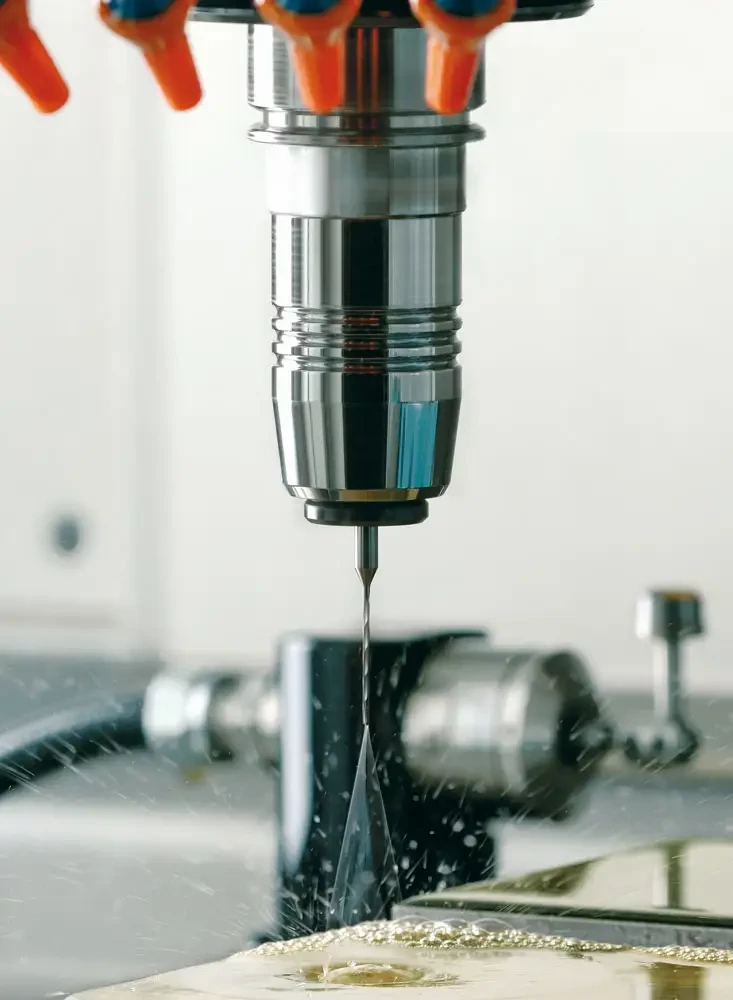

Mikron Tool peut accepter ce défi grâce à son CrazyDrill, le petit foret exceptionnel pour l'usinage de matériaux particulièrement durs. Testé sur un centre d'usinage Mikron VCP 600, le résultat du perçage - Ø 2.15mm, profondeur 10 x Ø, acier trempé 90MnCrV8 (W.No. 1.2842) d'une dureté de 60 HRc - se révèle parfait, soit pour sa qualité de surface soit pour le respect des tolérances. Le premier pas était un perçage pilote avec le CrazyDrill Pilot jusqu'à une profondeur de 2 x Ø. Le perçage principal est effectué avec le CrazyDrill Cool (foret avec lubrification intérieure) à une vitesse de coupe de vc = 30 m/min et une avance de f = 0.03 mm/tour, le tout pour un total de 300 perçages. Deux débourrages assurent la sécurité du processus: le premier à une profondeur de 5 x Ø, le second à 8 x Ø. Pour une lubrification parfaite est utilisé le réfrigérant/lubrifiant de Motorex Ortho Nf-X10, travaillant avec une pression de 70 bar et un filtre fin de 5µm.

Parallèlement à l'usinage ont été mesurés le couple de rotation MZ (in Nm) ainsi que la force d'avance à l'aide d'un appareil de mesure ?Kistler'. L'usure graduelle du foret porte à une augmentation des deux facteurs mesurés. Après 240 perçages, le CrazyDrill se montre encore en bonne forme, après 300 perçages on mesure un couple de rotation de 0.5 Nm. La valeur limite pour la rupture du foret se situe à 0.8 Nm.
