GARANT Xtric est le nouvel étau autocentrant de Hoffmann Group. Cet étau est équipé d’un nouveau système de changement rapide des mors, qui permet, grâce à un mécanisme d’enclipsage, un changement aisé, rapide et sans outil tout en offrant une précision d’interchangeabilité de l’ordre du micron. Les mors rapportés pivotants à 180° assurent une plage de serrage élevée et une grande flexibilité lors de la fixation de pièces. Pour les opérations de serrage impliquant plusieurs étaux GARANT Xtric, le centre peut être réglé de manière précise, afin d’atteindre une précision maximale. Étant donné que la force de serrage maximale de 25 kN est effectivement appliquée à la pièce et que le soulèvement des mors et de la pièce est faible, l’étau GARANT Xtric convient pour le serrage de pièces brutes et finies. Un pré-marquage de la pièce n’est pas nécessaire, ce qui permet un gain de temps de 50 % lors du montage/démontage.

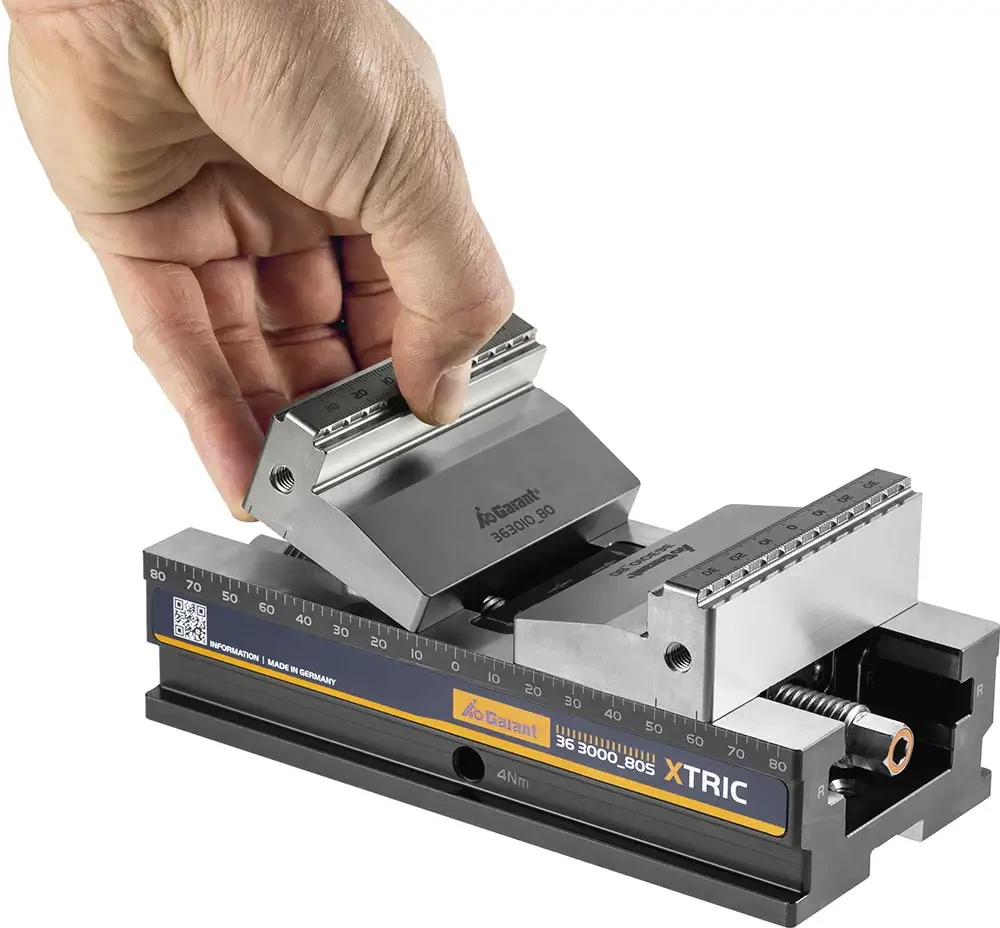

Le nouvel étau autocentrant GARANT Xtric offre une plage de serrage particulièrement élevée grâce aux mors rapportés pivotants à 180°
Avec le nouvel étau autocentrant GARANT Xtric, les mors rapportés se remplacent en un tour de main ou peuvent pivoter à 180°, et ce sans aucun outil. Pour ce faire, les mors rapportés sont insérés dans un guidage prismatique et poussés vers le bas par deux tôles à ressort jusqu’à ce qu’ils s’encliquètent. Il n’est donc pas nécessaire de retirer ni de remettre en place l’écrou de broche. Grâce à ce système d’enclipsage unique fidèle au principe « Click and Clamp », l’étau GARANT Xtric peut largement contribuer à la réduction des coûts d’équipement. Grâce à ses mors rapportés pivotants, il offre une plage de serrage particulièrement élevée allant de 6 à 144 mm pour les modèles 80S et de 6 à 194 mm pour les modèles 80M. Un autre modèle présentant une largeur de mors de 125 mm a été commercialisé à l’occasion de l’EMO. Tous les modèles sont également disponibles avec des mors pendulaires. Ceux-ci contribuent à une augmentation sensible de la sécurité de processus.
Sur les étaux GARANT Xtric, la force de serrage de 25 kN est directement appliquée à la pièce. L’étau autocentrant convient ainsi également pour le serrage de pièces brutes. En cas d’utilisation d’un mors de préhension avec forme de denture GARANT, il est même possible de se passer du pré-marquage. Pour les clients qui utilisent déjà le système « Lang », des mors rapportés avec la forme de denture « Système Lang » sont disponibles. Les mors rapportés sont disponibles en version revêtue ou non.
Pour le serrage de pièces plus grandes sur plusieurs étaux autocentrants, le centre de serrage peut être réglé au centième près sur l’étau autocentrant GARANT Xtric et décalé au besoin de 0,5 mm maximum par côté, soit un millimètre au total. Pour ce faire, il suffit simplement de desserrer la vis latérale, d’ajuster le centre à l’aide d’une clé à ergots et de resserrer la vis.
Des rainures longitudinales pour un alignement précis sur la table de la machine, des alésages pour le système de positionnement Lang et des plaques d’adaptation pour le serrage sur le système à point zéro GARANT Zero Clamp complètent l’offre. Une adaptation à d’autres systèmes de serrage à point zéro est également possible.
