Dispositif de mesure de la force de traction RÖHM F-senso : pilotage simple et rapide des forces de traction

Suite au succès remporté par le premier dispositif de mesure de la force de traction pour les mandrins tailles de HSK50 à HSK125 ou de SK40 à SK60, RÖHM, spécialiste du serrage et de la préhension, présente sa toute nouvelle version plus compacte.

Tous les experts préconisent que des contrôles réguliers de la force de traction des équipements de serrage soient réalisés. La force de traction est un facteur essentiel pour un usinage de qualité et sûr. Un contrôle régulier permet de détecter tout changement très en amont et ainsi de mettre en place les mesures correctives nécessaires.

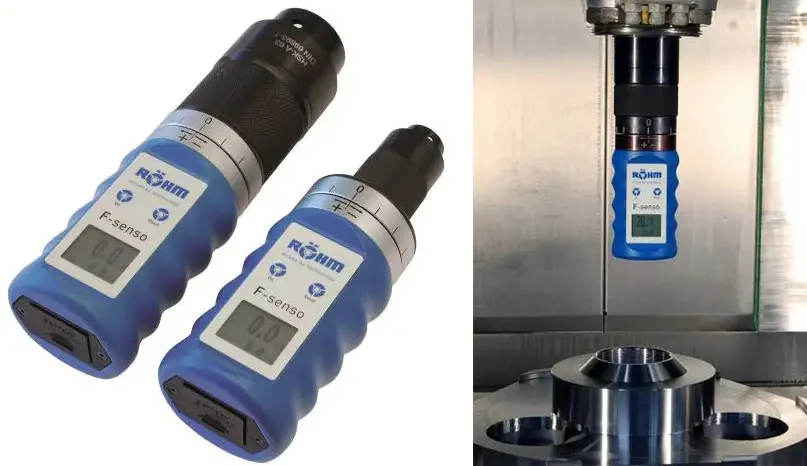

Mesure de la force de traction des mandrins grâce dispositif compact F-senso. (Photo Röhm)

Ce dispositif de mesure fourni avec un adaptateur HSK ou PSC ou cône SA sera tracté sur le cône de la broche machine pour mesurer la force de traction. La queue des outils permet le changement des outils par le changeur automatique.

Avec ses embouts interchangeables, cette nouvelle version peut désormais être utilisée pour effectuer des mesures sur les plus petites tailles telles que HSK A25, A32 et A40 et cône SA SK30. La bague tournante graduée permet des simulations de tolérances de l'outil et de la broche machine. Une gamme de mesure étendue, de 0 à 15 kN, couvre l'ensemble des broches de cette gamme de dimensions.

Ses caractéristiques fonctionnelles, telles que la sauvegarde automatique de la dernière mesure, qui sera affichée lors de la mise en route suivante, durée de fonctionnement augmentée grâce à des composants électriques optimisés, le design compact et son ergonomie, ainsi que la mallette de rangement rigide, complètent les atouts qu'offre ce nouveau produit.
