La nouvelle table rotative à tourillon deux axes TR160Y de HAAS Automation place les capacités d'une 5 axes à la portée de l'atelier

L'usinage 5 axes est aujourd'hui largement utilisé pour réduire le temps de configuration et augmenter la précision sur des pièces complexes. Mais l'investissement dans une machine-outil 5 axes peut s'avérer extrêmement coûteux, en particulier pour les petits ateliers. Son faible encombrement garantit une meilleure flexibilité de montage.

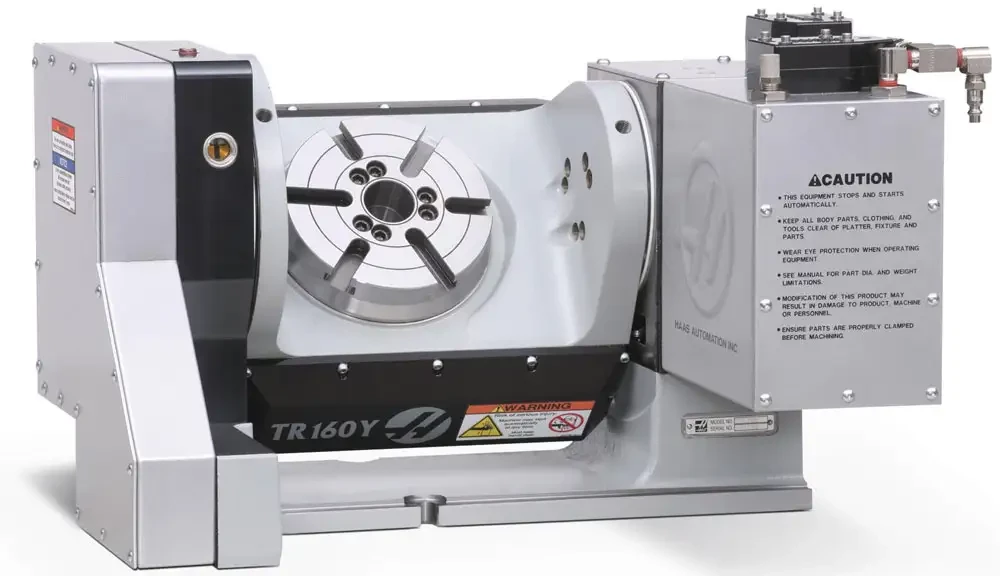

La table TR160Y est conçue pour être montée dans le sens de l'axe Y (de l'avant vers l'arrière sur la table) d'un centre d'usinage à broche verticale de taille moyenne. Avec moins de 635 mm de large et seulement 483 mm de profondeur, la TR160Y s'adapte facilement sur une extrémité de la table, ce qui laisse de la place pour d'autres fixations ou étaux. La TR160Y intègre un plateau à rainure en T de 160 mm, et accepte des pièces allant jusqu'à 191 mm de diamètre. Le plateau a une capacité maximum de 36 kg. Le tourillon assure ± 120 degrés d'inclinaison et 360 degrés de rotation, pour un déplacement complet simultané sur les 5 axes et un positionnement des pièces à usiner selon un angle quasiment quelconque. Et comme toutes les tables rotatives Haas, son retrait en cas de non-utilisation est extrêmement simple.

Des servomoteurs puissants, sans balais, assurent un couple de broche de 203 Nm sur les deux axes de la TR160Y. Le couple de freinage est de 407 Nm et 136 Nm respectivement, et les vitesses sont de 130 degrés/sec sur l'axe de rotation et de 100 degrés/sec sur l'axe d'inclinaison. Le plateau haute précision du tourillon, en alliage d'acier 4140 trempé et revenu, est équipé de six rainures en T de 16 mm réparties uniformément à écart de 60 degrés, pour un montage facile. Des configurations avec servocommande sont proposées, ce qui permet d'interfacer facilement laTR160Y avec la plupart des machines.
