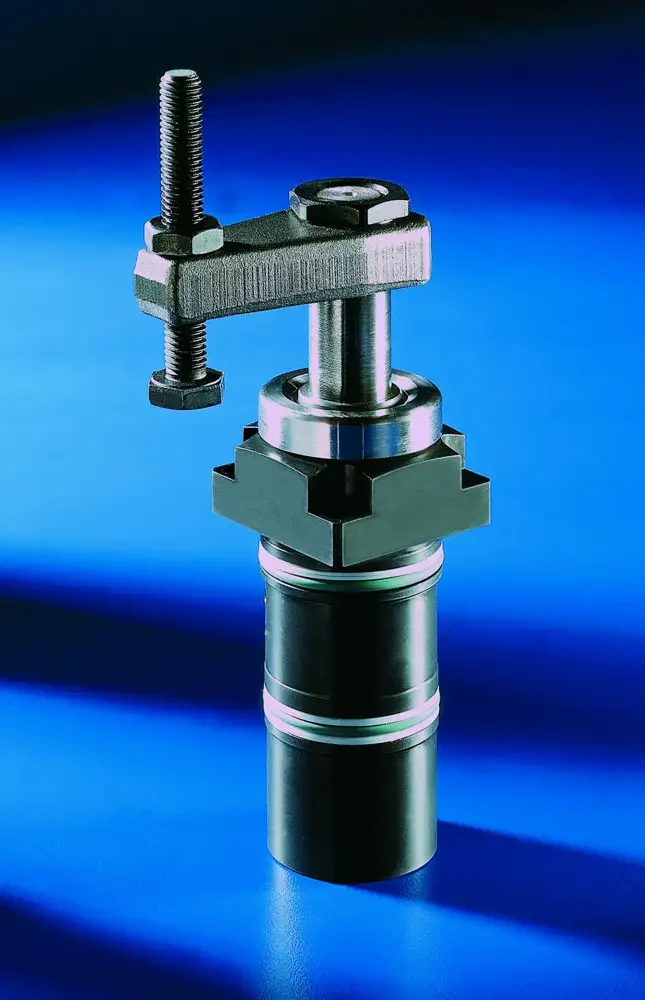

Tous les vérins de serrage pivotant avec mécanismes de pivotement robuste ont été révisés en vue d'augmenter la force de serrage ou de pouvoir utiliser des brides de serrage plus longues.

Le résultat est remarquable : désormais, les vérins possèdent jusqu'à 75% de plus de force de serrage et sont utilisables avec des brides de serrage 75% plus longues pour la même force de serrage.

Les modifications en détail

La surface du logement de la bride de serrage à la tige du piston du vérin de serrage pivotant a été prolongée de quelques millimètres et le matériau utilisé pour la fabrication du piston a été optimisé. De ce fait des brides de serrage plus rigides peuvent être utilisées et l'efficacité du mécanisme est ainsi optimisé. En augmentant la pression de fonctionnement, des forces de serrage plus importantes peuvent être obtenues avec la même longueur de bride de serrage. Ou pour la même force de serrage des brides plus longues peuvent être utilisées. La pression de fonctionnement maximale est maintenant de 350 bars.

Application

L'utilisation du vérin de serrage pivotant hydraulique est recommandée dans tous les cas où des points de serrage doivent rester accessibles pour permettre le chargement et le déchargement des pièces à usiner.

Du fait du mécanisme de pivotement robuste sans protection contre les surcharges, ces vérins de serrage pivotant sont particulièrement indiqués pour :
● Montages de serrage avec chargement de pièces par manipulateurs
● Lignes transferts
● Systèmes d'essai et de test pour moteurs, boîtes de vitesses et arbres
● Systèmes de fabrication entièrement automatisés
● Lignes d'assemblage
● Tables circulaires

Avantages du vérin de serrage pivotant :
● Mécanisme de pivotement robuste
● Force de serrage élevée à une faible pression
● Contrôle de position pneumatique "Bridage?
● Indexage de la bride de serrage possible dans la position prédéterminée
● Insensible aux grands débits grâce à un gicleur intégré dans la ligne de serrage
● Racleur FKM standard
● Racleur métallique en option
● Montage dans n'importe quelle position
