Nouveau système pour outils de type Trumpf chez MATE PRECISION TOOLING

La mise en place classique d'un outil de type Trumpf dans une poinçonneuse utilisant ce système (Trumpf, Euromac, Boschert, etc) est une opération necessitant une certaine précision. En effet, la bague d'ajustage est un élément vital, qui donne sa bonne orientation au poinçon. Cette bague doit être fixée au poinçon selon l'angle désiré. Cette opération peut prendre un certain temps et nécessite parfois un appareil de masure et de contrôle adjacent.

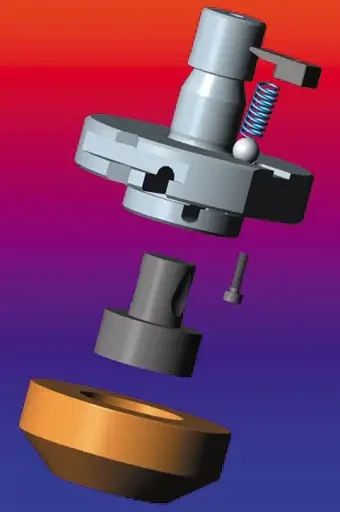

Le système d'outillage Trumpf VIP (variable insert poinçon) proposé par MATE Precison Tooling supprime cette contrainte car la bague est solidaire du corps de poinçon et donc d'ores et déja ajustée avec précision. Il suffit par la suite d'intégrer dans ce corps d'outil un poinçon type insert de la forme souhaitée (rond, rectagle, carré, oblong, et autre). Cet insert variable est maintenu par une bille de bloquage qui le maintient solidement et précisément à sa position. Cet ensemble est simple d'utilisation, économique et prêt à être installé.

Information parue dans Métal Industries n°70 d'octobre 2001
