Nouvelle gamme Rondcom NEX d'ACCRETECH : la haute précision devient modulaire

04/02/2022
Les nouveaux appareils de mesure de forme de la série RONDCOM NEX sont capables de mesurer simultanément, et avec la plus grande précision des paramètres de forme, de diamètre et de surface. Ils présentent une conception modulaire pensée par ACCRETECH afin de couvrir de multiples tâches de mesure et de pouvoir être adaptés ultérieurement. De nouvelles fonctionnalités telles qu’un potentiomètre et l’AutoForceDetector renforcent considérablement l’efficacité des tâches de mesure.

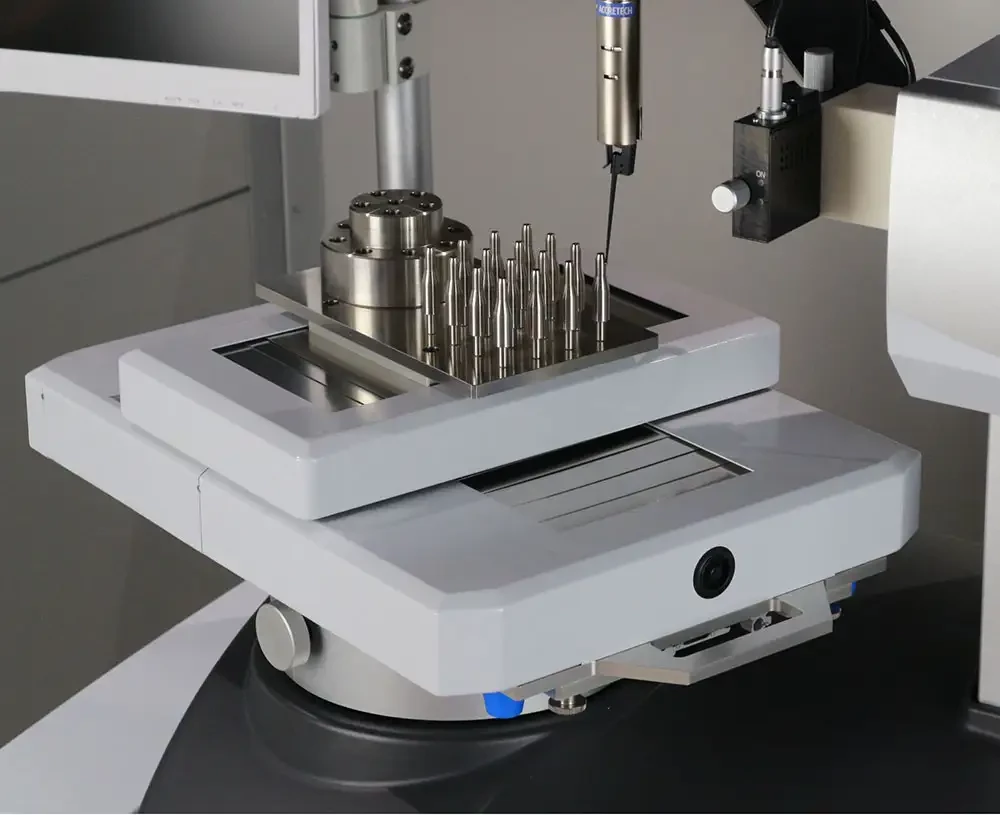

Cette nouvelle série d’appareils, au design innovant, est désormais conçue systématiquement de manière modulaire selon un système de construction par blocs. Grâce à une multitude de variantes, le client peut configurer le système en fonction de ses propres exigences. Il peut également, dans un premier temps, faire l’acquisition des testeurs de forme en version manuelle, puis les adapter plus tard en version CNC, s’il souhaite un niveau d’automatisation plus élevé. Cette possibilité inclut notamment les tables de positionnement CNC pour les pièces complexes avec plusieurs positions de mesure asymétriques, ainsi que pour le serrage des palettes de composants en grandes séries. Cela permet de garantir la sécurité de l’investissement et une grande flexibilité en vue des futures tâches de mesure.

La plus grande précision de concentricité et de rectitude de sa catégorie

La série RONDCOM NEX offre la plus grande précision de concentricité et de rectitude de sa catégorie avec des valeurs de (0,02+3,2H/10 000) µm et 0,15 µm (Z300). Des performances obtenues grâce à des plateaux rotatifs avec paliers à air d’une précision de rotation extrêmement élevée. Leur conception est telle qu’ils ne requièrent que peu d’entretien et se veulent particulièrement durables. Par ailleurs, les appareils RONDCOM NEX Rs permettent, en plus, d’effectuer des mesures de rugosité d’une grande précision selon la norme DIN et ISO, dans les directions linéaires des axes R et X et dans le sens de rotation sur la circonférence de la pièce.

« Pour répondre aux exigences actuelles en matière d’assurance qualité et de fabrication, qui requièrent toujours plus de flexibilité, les nouveaux testeurs de forme universels de la série RONDCOM NEX s’avèrent être la solution optimale. Ils permettent d’effectuer des mesures pour de nombreuses applications et pièces différentes, ainsi que pour une multitude de paramètres requis, en un seul montage, le tout avec une grande précision », déclare Marcus Czabon, chef d’exploitation chez ACCRETECH. « Contrairement aux appareils individuels, les clients ne sont plus contraints de faire des compromis sur la précision lors de la mesure des paramètres de forme, de diamètre et de surface. Nous avons entièrement retravaillé la série d’appareils de mesure de forme afin d’améliorer sans cesse le soutien à nos clients en termes d’efficacité, de gain de temps et d’automatisation. »

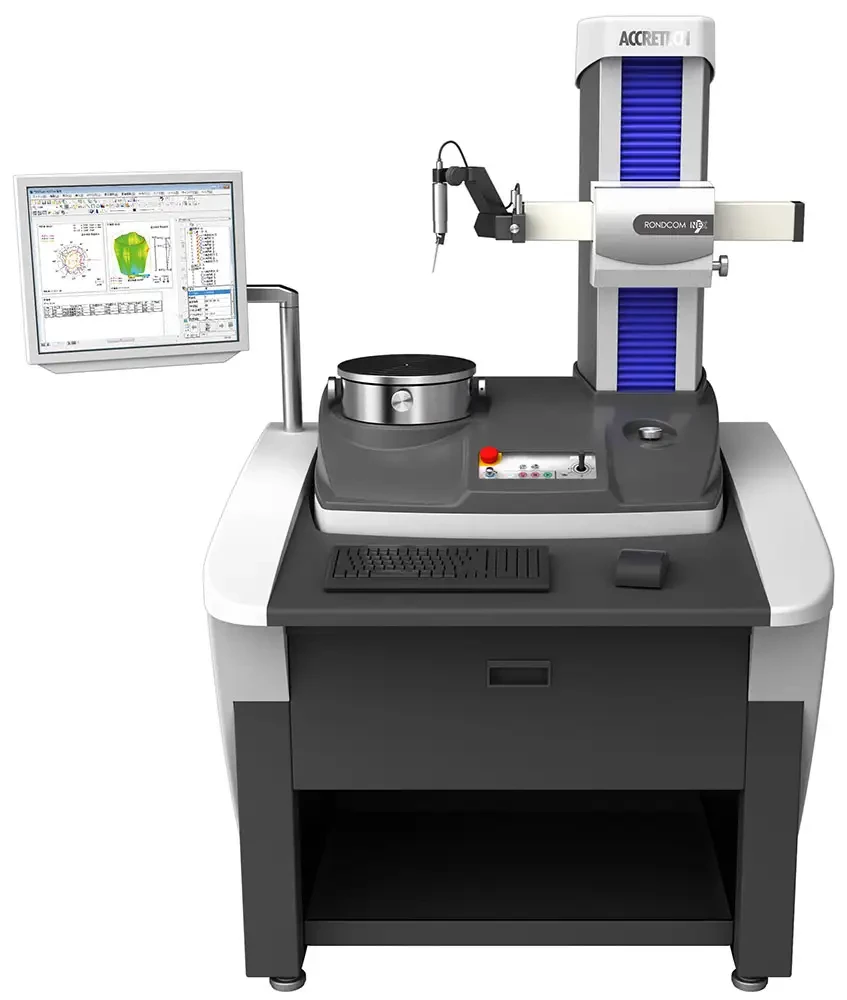

mesure accretech rondcom nex


AutoForceDetector (AFD) – pour une moindre intervention de l’opérateur

La sonde AutoForceDetector (AFD), nouvellement développée, permet de simplifier le travail et d’assurer une plus grande efficacité lors de la mesure des tolérances de forme. Ainsi, la direction de mesure et la force de mesure nécessaire sont réglées automatiquement, ce qui permet moins d’interventions de l’opérateur. La fonction d’ajustement automatique de la force de mesure en association avec l’option stylet en T permet une mesure continue de la circularité, de la rugosité et de la torsion (optionnelle), sans qu’un changement de la sonde ou du bras de mesure soit nécessaire. Grâce à la commutation de la direction de mesure, commandée par logiciel, l’AFD permet une mesure automatique de diamètres intérieur et extérieur.

controle accretch rondcom nex


Une plus grande sécurité assurée par le potentiomètre pour l’ajustement de la vitesse

Sur la nouvelle série RONDCOM NEX, un potentiomètre permet le contrôle de la vitesse de déplacement des testeurs de forme, ce qui est également un grand avantage en matière d’efficacité et de sécurité lors de la mesure. Jusqu’à présent, on trouvait principalement les potentiomètres sur les machines à mesurer tridimensionnelles. Ainsi, les appareils de mesure de forme sont équipés d’un bouton de commande rotatif et d’une touche de verrouillage. En tournant le bouton, l’opérateur peut réduire temporairement la vitesse lorsqu’il lance un programme CNC ou une mesure sur une petite pièce, ce qui lui permettant d’effectuer la mesure en toute sécurité lors du contrôle. D’autres fonctions de sécurité permettent d’éviter les accidents dus à des erreurs de manipulation ou à des réglages incorrects.

Cette nouvelle série RONDCOM NEX comprend des appareils de mesure de forme pour la salle de métrologie et pour l’atelier de production, avec différentes colonnes d’axe Z : au choix de 300, 500 ou 900 mm avec toujours la même spécification pour la précision de mesure. Les appareils sont conçus pour des pièces de 60 kg maximum. ACCRETECH a équipé ses appareils d’un logiciel qui se distingue par une interface conviviale, une programmation Teach-In simple, des fonctions étendues de mesure et d’analyse, ainsi que des fonctionnalités destinées au traitement des données.
