MICRONORA 2014 : une machine d'électroérosion avec contrôle intégré

Alicona et le fabricant de machines d’usinage MAKINO présentent pour la première fois une machine d’électroérosion (EDM) fonctionnant sur le principe de fabrication en circuit fermé. Le centre d’usinage MAKINO dernier cri et le capteur optique 3D sans contact intégré Alicona offrent une solution unique de production où le contrôle automatisé corrige l’erreur de prise d’outil, ce qui améliore la précision d’un facteur quatre.

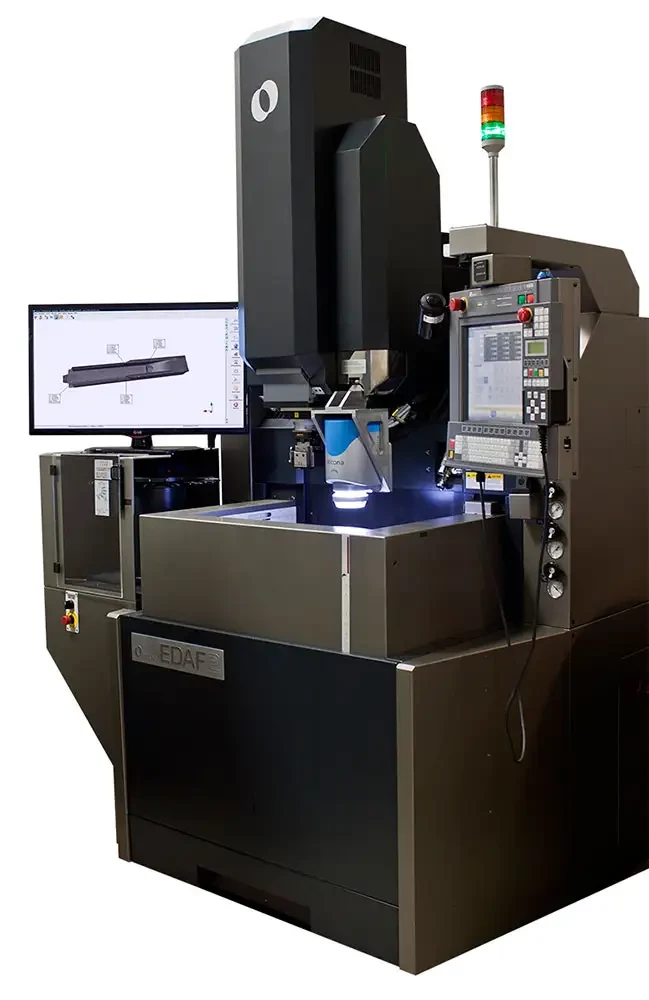

Electroérosion et contrôle 3D sur une machine EDM MAKINO.

La machine de Fabrication en Circuit Fermé (FCF) consiste en un centre d’électroérosion MAKINO et un capteur 3D Alicona. Les composants miniatures de forme complexe sont fabriqués et mesurés à haute résolution en continu. Les mesures de forme, de position et de finition de surface assurent la qualité et la conformité aux spécifications.

Si la mesure constate un écart à la géométrie souhaitée, la machine corrige automatiquement les paramètres et vérifie le processus en continu.

L’interaction entre la machine et la mesure est rendue possible par la combinaison de rapidité et de haute résolution de la mesure ALICONA y compris sur des formes complexes.

Selon le spécialiste américain EDM-Department, le concept pionnier de production auto contrôlée offre une série de bénéfices : une qualité améliorée d’un coefficient quatre, l’élimination de l’erreur de serrage, un gain de ressources de 25 %, une plus grande efficacité de répartition de la main d’oeuvre et un gain de temps global de production.
