Les commandes numériques 30i-A et 31i-A5 de FANUC bénéficient de nouveaux développements au profit de la production en usinage 5 axes

Les nouvelles caractéristiques d'usinage 5 axes offrent des surfaces plus lissées et des temps de cycles plus courts, aussi bien qu'une meilleure protection anticollision et des accélérations plus rapides.

FANUC offre une large palette de fonctions logicielle pour l'usinage 5 axes simultanés afin d'utiliser de manière optimale le potentiel existant du système de contrôle et de la machine. Les fonctions de compensation d'outil, adressant la compensation de longueur d'outil, de la direction d'outil et du rayon d'outil, sont parmi les options standard. FANUC a développé les fonctions de lissage « Smooth TCP » et « High-Speed Smooth TCP ». « Smooth TCP » est basé sur la fonction de gestion du point de centre de l'outil (TCP - Tool Center Point) et les déviations de lissage dû à l'orientation d'outil, détectant ainsi prématurément toutes discontinuités dans l'orientation de l'outil. Il améliore le mouvement réel des axes rotatifs et contribue ainsi à un mouvement de l'outil uniforme. « High-Speed Smooth TCP » optimise la fonction du contrôle de la position de l'outil (TPC - Tool Posture Control) qui est de grand avantage pour l'usinage avec le flan de l'outil. « High-Speed Smooth TCP » peut être introduit dans les programmes existants avec le contrôle de la position de l'outil, afin d'améliorer l'uniformité du mouvement du flan de l'outil. Les avantages de ces nouvelles fonctions sont un meilleur lissage des surfaces et des temps de cycle plus courts.

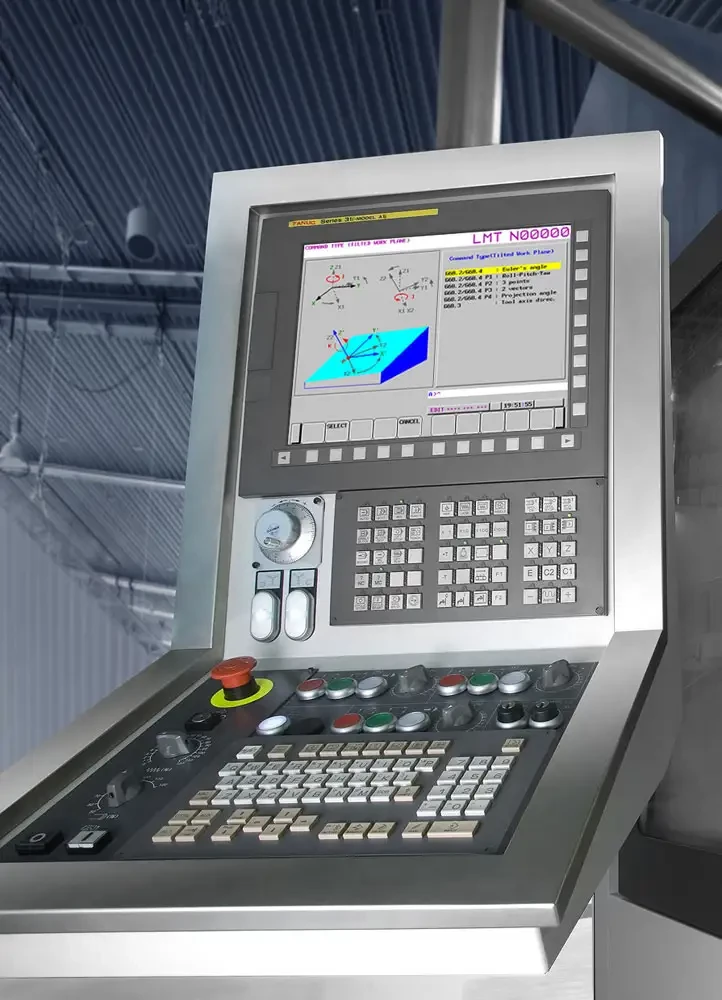

Pour l'usinage en « 3+2 » axes, la fonction du plan incliné (TWP ? Tilted Working Plane) offre une programmation facile et rapide. Lors de la définition du plan incliné (TWP), un écran d'aide graphique illustre les données nécessaires demandées à l'opérateur sous forme de dialogue. L'introduction des données peut être dans un des six formats différents ? Angles d'Euler, commande roulis/tangage/lacet (RPY ? Roll/Pitch/Yaw), 3 points, 2 vecteurs, projection angulaire ou sens de l'outil programmé.

En plus des fonctions de CNC auxiliaires actuelles, FANUC lance deux nouveaux avantages pour les machines 5-axes - améliorations du contrôle anticollision 3D et le redémarrage rapide du programme. Le contrôle anti-collision 3D est une fonction intégrée dans le noyau de la CNC, qui, lorsqu'il est configuré par le constructeur de la machine-outil, permet d'éviter les collisions machine avec pratiquement 100% de fiabilité. Elle protège les zones à risque de collision en les définissant comme des éléments géométriques, et ainsi de déterminer si une partie mobile de la machine peut entrer en collision avec les éléments fixes; la productivité de la machine n'est pas altérée. Le contrôle anti-collision 3D permet maintenant la définition de huit objets interférents plutôt que cinq. La nouvelle fonction de redémarrage rapide du programmefacilite la reprise de l'usinage comme par exemple, après un bris d'outil ou de panne de courant. Des informations sur un écran dédié permettent à l'opérateur de sélectionner facilement le bloc et les fonctions de redémarrage.
