Mesure automatisée des erreurs de positionnement des pièces à usiner : grâce à une nouvelle fonction de Manual Guide i de FANUC GE, l'opérateur n'est plus obligé d'effectuer des calculs complexes

Fanuc GE vient d'enrichir son très convivial logiciel de programmation d'atelier Manual Guide i, d'une nouvelle fonction, expressément conçue pour les machines-outils complexes équipées de plateaux rotatifs. Cette nouvelle fonction ? Mesure des Erreurs de Positionnement des Pièces à Usiner ? a été mise au point en vue d'améliorer le rendement et la qualité des opérations de fraisage de pièces parallélépipédiques. Lorsque les pièces à usiner sont placées sur le plateau rotatif, elles se retrouvent souvent légèrement décalées par rapport à leur position idéale. Dans ce cas, l'opérateur doit généralement procéder à des mesures précises du positionnement, effectuer des calculs complexes et en intégrer les résultats dans un programme pièce réactualisé.

Si la machine-outil est dotée de la nouvelle fonction Mesure des Erreurs de Positionnement des Pièces à Usiner, l'opérateur peut programmer directement ce cycle en atelier. Le logiciel calcule alors automatiquement les écarts entre le système des coordonnées d'origine de la pièce à usiner et le système des coordonnées de la pièce désaxée, en mesurant trois points sur chacun des plans XY, YZ et ZX. Les résultats s'affichent à l'écran sous forme de tableau, avec un numéro de référence pour chaque erreur. L'opérateur n'a plus qu'à rappeler ces numéros de référence dans son programme pièce pour que les coordonnées d'usinage de la pièce soient automatiquement redéfinies. Cette fonction réduit considérablement les temps de préparation, au profit de l'efficacité des processus d'usinage et elle garantit une meilleure qualité, en évitant d'éventuelles erreurs humaines.

Fanuc GE a également développé un nouveau Cycle de Gravure qui permet de graver facilement sur les pièces une chaîne d'un maximum de 80 caractères alphanumériques et spéciaux. Installé sur demande sur les CNC neuves, le Cycle de Gravure peut également être mis en place par un Technicien Fanuc GE sur toutes les CNC Fanuc Série i existantes dotées de Manual Guide i. Ce système s'avère extrêmement utile, entre autres, pour la numérotation des pièces et les contrôles qualité. Les séries de caractères peuvent être gravées sur les plans XY, YZ, XC ou ZC.

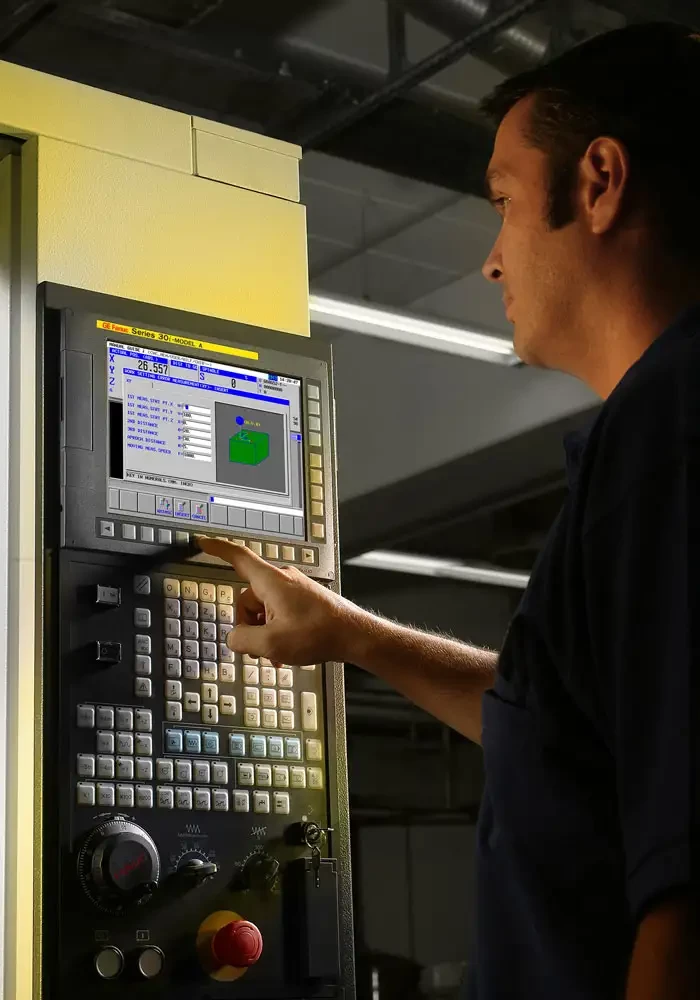

Grâce à Manual Guide i, les contrôleurs CNC Fanuc GE actuels peuvent être facilement et rapidement programmés pour les opérations de fraisage, de tournage et d'usinage combiné. Cette programmation de pointe réduit considérablement les temps de développement nécessaires pour passer du plan à la production de la pièce. Les menus auto-explicatifs et les simulations graphiques assistent l'utilisateur et assurent d'importants gains d'efficacité, même dans les processus d'usinage les plus complexes.
