L'usinage 5 axes avec TopSolid'Cam de MISSLER SOFTWARE

La grande force de TopSolid'Cam est sa capacité à gérer tous les processus de fabrication, ce qui en fait l'une des seules solutions de CFAO à pouvoir usiner n'importe quel type de pièce tout en offrant le processus le mieux adapté à celle-ci. TopSolid'Cam est donc capable de programmer toutes les situations de tournage multi-axes, fraisage 2 axes, fraisage 3 axes, fraisage 4 et 5 axes positionnés, fraisage 4 et 5 axes continus, synchronisations interactives et simulation complexe.

De plus en plus de sociétés fabriquent des pièces qui ne sont réalisables qu'en utilisant des machines pouvant travailler en 5 axes continues ou positionnés. TopSolid'Cam est, aujourd'hui, une solution très efficace pour la programmation de pièces usinées en 5 axes. Depuis son premier logiciel de FAO, Missler Software fournit une solution pour l'usinage en 5 axes qui est devenue, aujourd'hui, l'une des solutions les plus abouties sur le marché. Voici les fonctionnalités majeures pour gérer l'usinage 5 axes dans TopSolid'Cam :

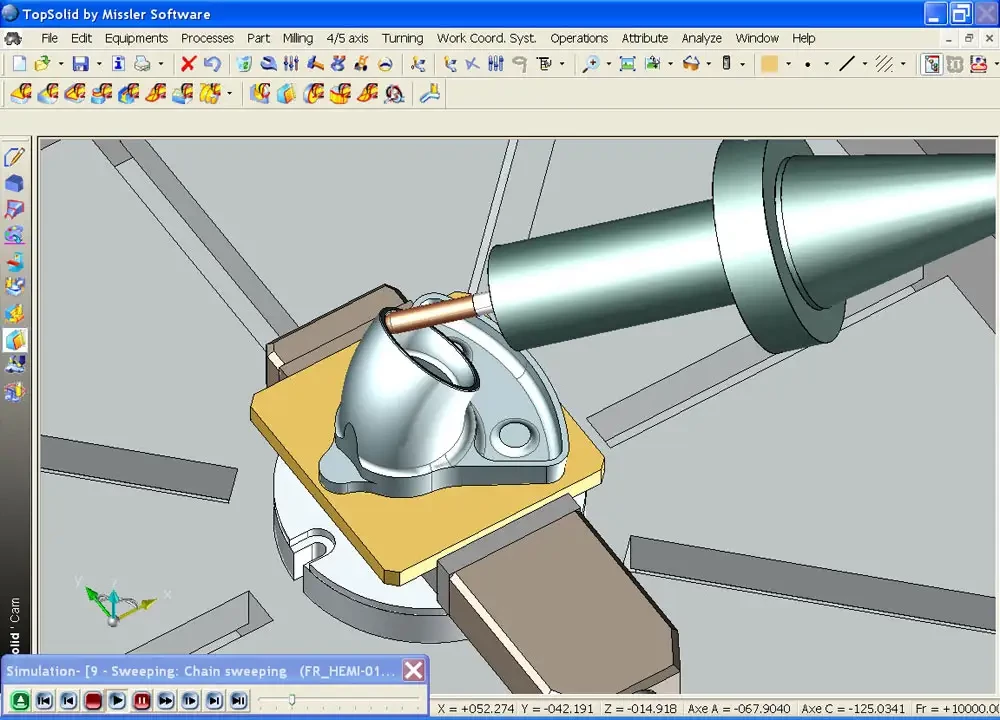

- Une simulation et cinématique complète de la machine ? TopSolid'Cam propose une simulation interne, intégrée et réaliste de ce qui se passe au moment de la programmation. Une telle simulation interne est un point fort par rapport à certains produits concurrentiels.
- La gestion des collisions : TopSolid'Cam propose une gestion de tout l'environnement de la machine (la machine-outil, les outils, la pièce, le brut?) grâce à sa simulation avancée.
- L'édition et l'optimisation des mouvements interopérations : pour assurer le bon fonctionnement des opérations d'usinage qui suivent.
- Le mitraillage : Cette fonction permet d'effectuer, en un seul clic, plusieurs perçages dont les orientations sont toutes différentes.
- L'usinage en roulant : Cette méthode d'usinage limite le nombre de passages nécessaires à l'usinage en utilisant le flanc de l'outil et non pas son extrémité. L'usinage est donc plus propre et plus rapide.
- Le balayage 5 axes : Cette stratégie d'usinage consiste à travailler avec le bout de l'outil. Le temps d'usinage de la pièce est optimisé et le problème d'inaccessibilité à certaines zones de la pièce est résolu.
- Le détourage 5 axes : Missler Software travaille sur un nouveau développement qui permettra la création de trajectoires sinusoïdales pour minimaliser l'usure des outils. Ce développement apportera des gains financiers importants pour l'industrie aéronautique qui travaille beaucoup avec des matériaux composites.
- La transformation de parcours 3 axes en 5 axes : Cette fonction permet l'utilisation d'outils plus courts, ce qui favorise de bonnes conditions de coupe, une réduction de vibrations éventuelles et permet une forte réduction des temps de cycles.
- Le développement de post-processeurs : Missler Software a une équipe d'experts de post-processeurs qui travaillent étroitement avec les constructeurs de machines-outils pour générer des post-processeurs de haute-qualité pour l'usinage 5 axes.
