MISSLER SOFTWARE a créé un mode pré-étude pour TopSolid'Mold dans lequel une première esquisse du moule est faite sans création des plans de joint

Le processus de démoulage ainsi que la définition des plans de joint sont des actions qui prennent le plus de temps dans la conception d'un outillage ou d'un moule.

Fournir des devis, commander les matières brutes et partager des plans du moule avec le client ne nécessite pas forcément les plans de joint du moule. Ce qui implique donc souvent un important travail en amont pour pouvoir présenter un projet à un sous-traitant. De plus, cette étape de démoulage et de définition des plans de joint implique des recalculs suite aux modifications dans la conception du moule.

Missler Software a donc décidé de créer un mode pré-étude dans lequel une première esquisse du moule est faite sans création des plans de joint. Le mouliste peut ainsi générer très rapidement des dessins « initiaux » de moules avec circuits de refroidissement, avec insertion des éjecteurs, avec pose de la carcasse et des composants associés, avec mise en plan 2D, etc. Ce dessin du moule, « habillé », grâce aux fonctions spécifiques du module moule, suffit pour les étapes initiales du projet et peut être fourni aux sous-traitants.

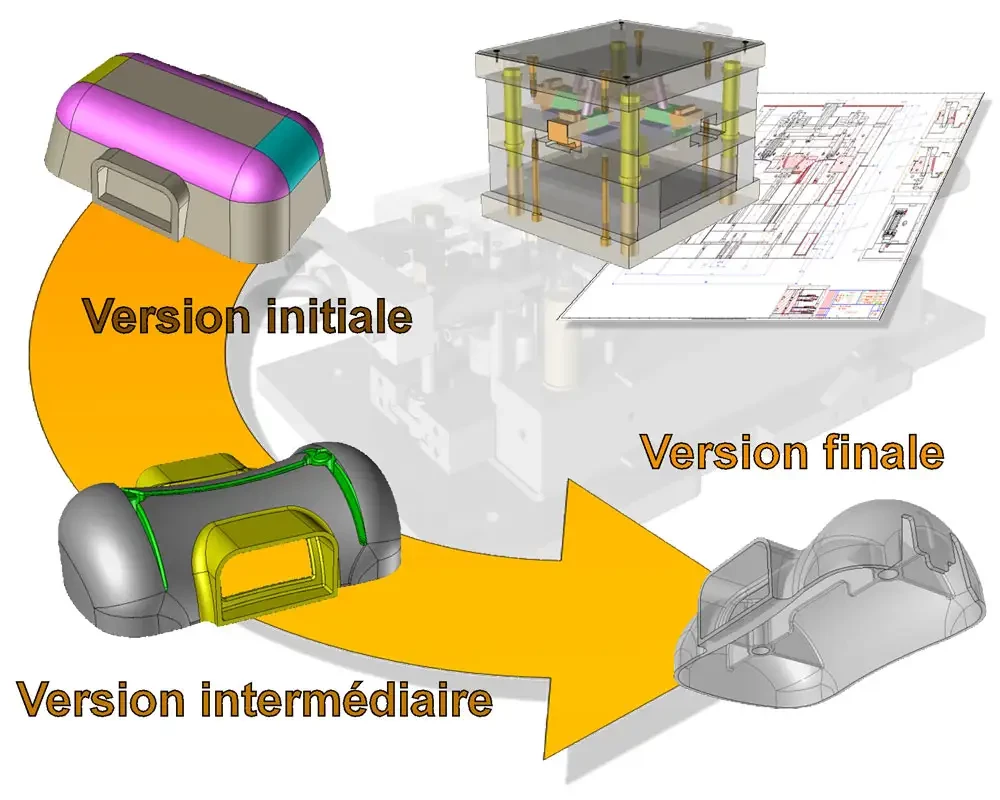

Un grand avantage du mode pré-étude est le gain de temps important obtenu. Le travail effectué en mode pré-étude est capitalisé et réutilisable pour la suite de votre conception. Le remplacement de pièces est quant à lui possible à n'importe quel moment, même à partir de fichiers IGES non cousus !

De plus, le mode pré-étude, associé à la ré-affectation de blocs empreints provenant d'un autre document, permet un travail collaboratif sur certaines phases de conception du moule, donnant ainsi la possibilité à plusieurs utilisateurs de travailler sur différentes étapes de la conception du moule en même temps. Par exemple, un concepteur peut travailler sur la carcasse et la mécanique du moule pendant que son collègue travaille sur la finalisation des blocs empreinte.
