Helitronic Vision de WALTER, une nouvelle génération d‘affûteuse d'outils

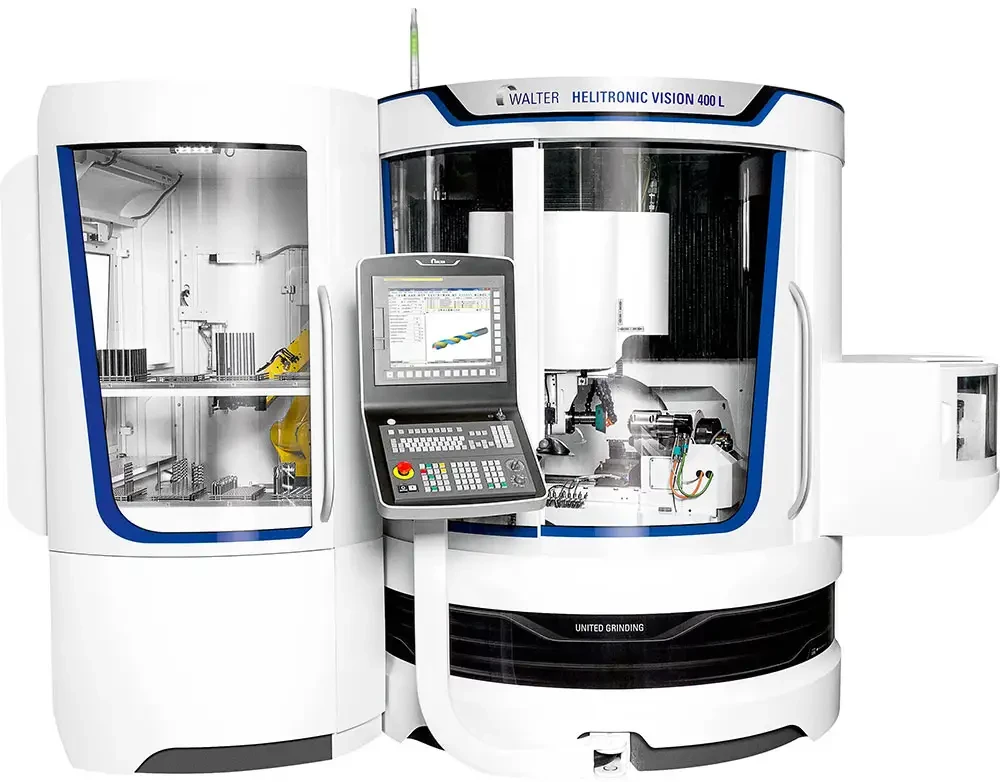

La nouvelle affûteuse d'outils Helitronic Vision 400 L permet d'usiner des outils de précision symétriques par rotation tels que fraises, fraises-mères, forets, forets étagés, outils profilés, outils de travail du bois en HM, HSS, céramique, cermet et CBN.

L'affûteuse Helitronic Vision traite les outils d'une longueur d'usinage jusqu'à 420 mm et d'un diamètre de 3 à 315 mm

Reprenant le concept de l'Helitronic Vision, affûteuse d'outils de haute précision reconnue dans le monde entier avec des axes linéaires à entraînement linéaire et des axes de rotation à moteur torque, cette machine de nouvelle génération produit dans un espace de travail identique des outils d'une longueur d'usinage jusqu'à 420 mm à la circonférence au lieu des 370 mm habituels et d'un diamètre de 3 à 315 mm. Le bâti de la machine en polymère ou en fonte minérale et le portique à structure brevetée extrêmement rigide réduisent les vibrations à un niveau tel qu'ils mettent la dynamique élevée des entraînements numériques au service de la précision de l’affûtage. Ce modèle VISION 400 L, propose une nouvelle solution économiquement abordable avec une broche à courroie et un changement automatique des portes meules d’affûtage, permettant au client plus d'adaptation et de flexibilité par rapport à une solution double broche.

Il est possible de monter des meules avec un diamètre maximum de 254 mm et de remplacer jusqu’à 24 porte-meules, via un changeur de meules. Un robot à 6 axes à commande numérique de Fanuc sert de chargeur d'outils.

Avec l'intégration de la commande FANUC nouvelle génération, WALTER offre aux utilisateurs une parfaite disponibilité et une fiabilité à toute épreuve. Pour finir, l'HELITRONIC TOOL STUDIO avec la simulation 3D, le logiciel de d’affûtage mondialement reconnu de WALTER, s'utilise très facilement et garantit une commande conviviale et efficace de la machine.

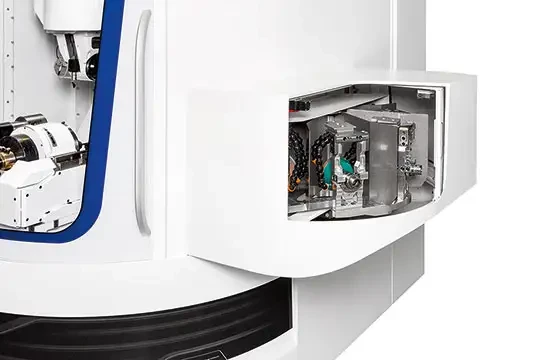

Vu de détail du système de changement de meules
