Universelle et flexible, telles sont les caractéristiques de la nouvelle S33, la rectifieuse cylindrique universelle à commande numérique de STUDER. Grâce aux distances entre pointes de 400, 650, 1000 ou 1600 mm et à la hauteur de pointes de 175 mm, elle permet de rectifier des pièces à usiner de petites, moyennes et grandes dimensions, jusqu'à un poids maximal de 150 kg, qu’il s'agisse de travail à la pièce ou d’usinage en petites ou grandes séries. Les changements pour passer de la rectification entre les pointes à la rectification en l'air sont opérés en un temps record. Des pièces complexes peuvent être rectifiées sans aucun problème en un seul serrage.

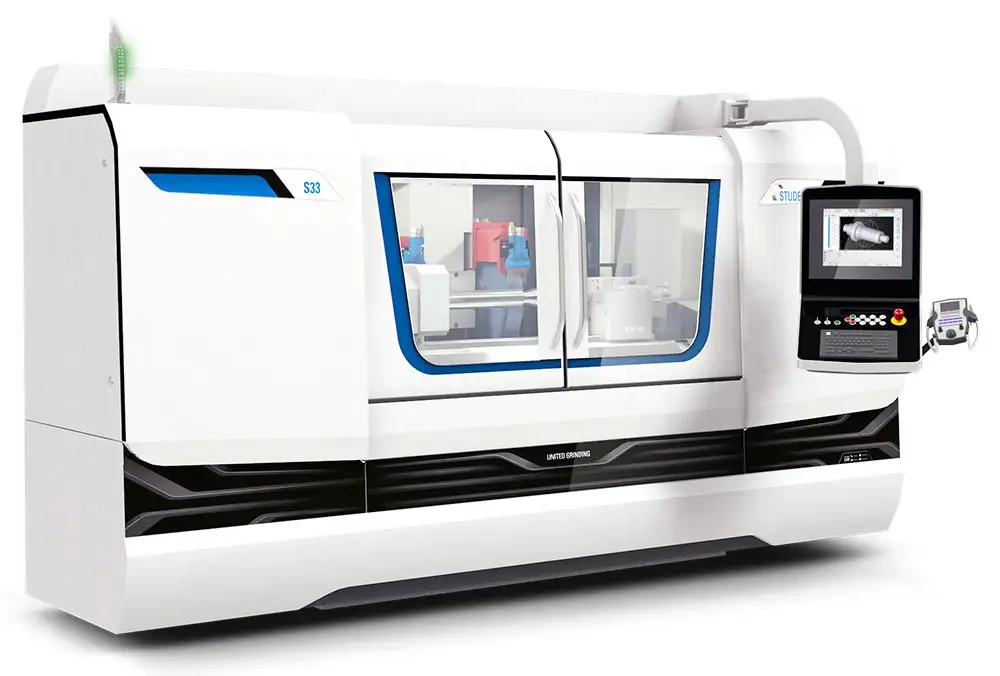

La nouvelle Studer S33 ici avec une distance entre pointes de 1000 mm

La base de la rectifieuse cylindrique universelle S33 est le bâti de machine en Granitan® S103 massif. Grâce à sa bonne tenue thermique, celui-ci offre une précision dimensionnelle et des variations de température de courte durée qui sont largement comparables à celles de la fonte minérale. STUDER a redessiné la géométrie du bâti et l’a complété par un équilibrage novateur de la température du support de la machine. Une production rapide et stable est ainsi garantie. La fixation du dresse-meule sur la double rainure en T de la coulisse longitudinale réduit considérablement le temps de réglage et de changement des meules.

Grand choix de variantes de poupée porte-meule

La S33 applique le concept de coulisse en T de STUDER. Elle offre désormais un allongement de la course de l’axe X de 370 mm. STUDER offre plusieurs variantes de poupée porte-meule. La poupée porte-meule revolver peut accueillir jusqu’à deux broches de rectification extérieure et une broche de rectification intérieure et rend possible le pivotement automatique grâce à une denture Hirth de 1°. De plus elle est équipée de la dernière génération de commande de détection de contact. La poupée porte-meule pour la rectification extérieure dispose d'une meule réglable à droite à 0°, 15° et 30°. Les coûts liés au réglage et au changement de meules peuvent être réduits grâce à la poupée porte-meule revolver qui peut accueillir plusieurs meules et grâce au réglage rapide que permet le logiciel dédié Quick-Set. Pour la S33, la rectification intérieure, extérieure et plane en un seul serrage et un jeu d’enfant, ce qui contribue à accroître la rentabilité d'un usinage complet. L’axe C offrant le choix entre un système de mesure direct ou indirect permet la rectification de moules et de filetages. En ce qui concerne la rectification de pièces en mandrin, il est possible d’équiper la S33 d’une poupée porte-pièce pour serrage en mandrin.

Un logiciel convaincant

Le logiciel StuderWIN est le fruit de plus de cent ans d’expérience et permet une programmation sûre et une utilisation efficace. StuderTechnology détermine automatiquement les paramètres de rectification exacts avec un minimum de données et en l’espace de quelques secondes. Une bonne qualité et un processus stable sont ainsi acquis dès le départ. Les modules intégrés, disponibles en option, comme StuderForm, StuderThread ou StuderContour-Basic étendent les fonctionnalités de la machine.

L’appareil de commande portatif PCU sert à régler la machine à proximité du processus de rectification. La détection de contact électronique permet de réduire les temps morts de manière optimale. De plus, l'interface de chargeur standardisée rend possible l'automatisation de la S33.

Principales caractéristiques
- Distances entre pointes 400, 650, 1000, 1600 mm
- Hauteur des pointes 175 mm
- Poids maximal de la pièce : 150 kg
- Stabilité grâce à un équilibrage novateur de la température (dist. entre pointes de 650 à 1600 mm)
- Double rainure en T pour les systèmes de dressage
- Nombreuses variantes de porte-meule
- Electrobroche avec convertisseur de fréquence pour la poupée porte-meule revolver
- Vitesse de coupe constante en série
- Logiciel StuderWIN avec StuderTechnology
- Temps de réglage et de changement réduits avec STUDER Quick-Set
- Extension flexible grâce aux modules logiciels intégrés
- Automatisation possible
