Spécial EMO 2003 : S 250 G, la rectifieuse d'engrenages par génération continue et de forme de SAMPUTENSILI

Avec la S 250 G Samputensili complète le programme des rectifieuses pour engrenages à haut rendement économique et technique dans les fabrications de grandes séries.

La machine est construite à l'aide de modules éprouvés et utilisés sur les tailleuses et rectifieuses d'engrenages ainsi que les systèmes d'automation.

Le bâti est issu de la nouvelle série de tailleuses S 150 ? S 400, comme la tête porte-meule qui est déjà utilisée sur la S 400 GT.

L'automation est composée d'un innovant chargeur rapide télescopique, à trois axes numérisés, qui se déplace le long de l'axe longitudinal en passant à travers le contre-montant de la machine. De cette façon le chargeur se trouve complètement dégagé de la zone de travail pendant la rectification.

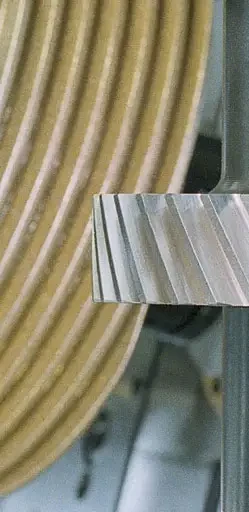

Le grand dégagement de la zone de travail autour de l'outil contribue a maintenir cette dernière constamment exempte de résidus d'usinage et permet le montage de meules multiples. (meule mère et meule de forme)

Le reprofilage des meules mères est extrêmement rapide car effectué à par des rouleaux diamantés. Les meules de forme sont du type CBN.

La grande rigidité du bâti, le montage des outils à leurs deux extrémités et la vitesse de rotation élévée de la broche porte-outils (0 ? 12.000 trs/min.) ainsi que du mandrin porte-pièce (0 ? 1000 trs/min.) tous deux à entraînement direct, permettent d'utiliser les outils au maximum de leurs prestations et d'optimiser le temps de cycle d'usinage.

Par ailleurs, Samputensili offre une gamme complète d'outils pour engrenages, qui comprend fraise-mères, outils-pignons, galets de rasage, meules électrodéposées, chanfreineurs et ébavureurs ainsi qu'engrenages masters et également toutes les études, l'outillage et la réalisation des rotors de compresseurs.
