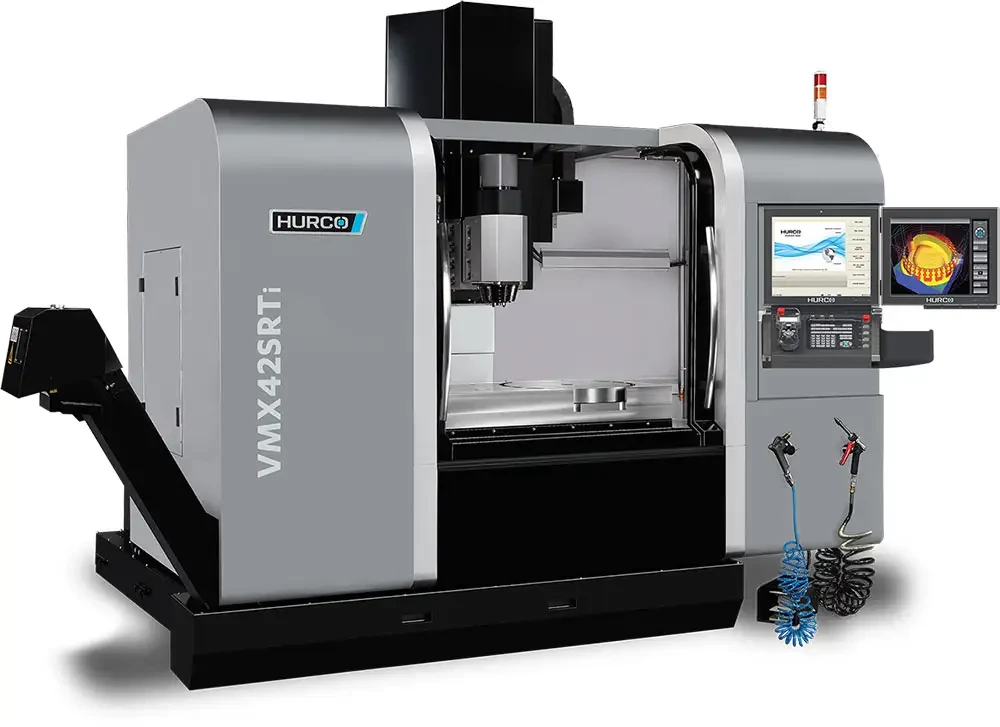

GLOBAL INDUSTRIE 2022 : HURCO exposera son best-seller, le centre d’usinage vertical 5 axes VMX 42 SRTi

Hurco Sarl va présenter à nouveau une solution 5 axes très appréciée de par son architecture particulière, permettant pour un encombrement contenu d’avoir des volumes usinables conséquentes : en 3 axes 1067 x 610 x 610 m et en 5 axes diamètre 610 mm par 420 mm de haut.

Ce centre d’usinage élaboré à partir d’un bâti de centre d’usinage vertical 3 axes de type C a été largement modifié pour recevoir un plateau rotatif diamètre 600 m à droite de la table de 1 270 x 610 mm. Ce plateau rotatif pouvant tourner sur 360° jusqu’à 100 tr/min et supporter 500 kg est équipé d’un codeur annulaire direct, d’un frein hydraulique et d’un moteur couple.

Les courses des axes linéaires (tous équipés de règles linéaires) X, Y et Z sont de : 1 067 x 610 x 610 mm

L’électro-broche puissante et coupleuse (35 Kw et 120 Nm à 2 900 tr/min) a une vitesse de rotation de 12 000 tr/min (option 16 000 tr/min). Celle-ci est montée sur un plateau rotatif (axe B, équipé d’un codeur annulaire, d’un frein hydraulique et d’un moteur couple pouvant tourner jusqu’à 90 tr/min). L’amplitude angulaire est de -92°/+92°.

Le succès de ce centre d’usinage 5 axes est du fait qu’il occupe la place d’un centre 3 axes, qui peut travailler comme un 3 axes et apporter des solutions d’usinage 5 axes positionnés et 5 axes simultanés sur des pièces dont le diamètre peut être jusqu’à 600 mm, le tout associé au directeur de commande Hurco Winmax, double écran couleur tactile 19’’. Sa capacité à traiter du code ISO et sa possibilité d’être programmé au pied de la machine ou à partir d’un fichier DXF et/ou STEP en font un outil très réactif dans l’atelier.

Ce CU fut élaboré à partir d’un bâti de centre d’usinage vertical 3 axes de type C largement modifié
