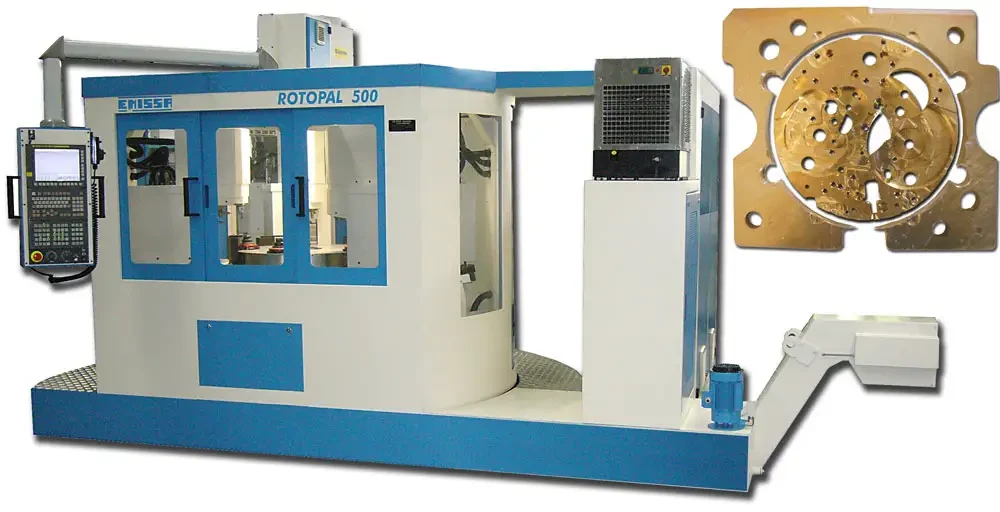

Spécial EMO 2009 : EMISSA exposera une machine circulaire d'usinage à transfert de palettes Rotopal

Le concept modulaire Rotopal permet de construire des machines d'usinage à 2-3-4-5-6 unités et plus en combinant une très haute précision d'usinage et une grande agilité.

Chaque unité d'usinage autonome CNC peut recevoir un poste d'usinage fixe ou un poste d'usinage tournant 4ème axe (fonctions possibles : palettiseur, diviseur ou broche de tournage rondage 6'000 t/min.)

Chaque unité d'usinage peut recevoir des électrobroches en vertical ou vertical horizontal ou des broches alternées : 10 broches par station (25'000 t/min).

Le changement d'outil se fait en moins de 2/10° de seconde pour le perçage, alésage, fraisage, taraudage rigide. Le table de distribution de palette (posage porte-pièce) est très dynamique (< à 1 seconde). Le temps copeau à copeau est de 1,8 seconde. La précision de répétition des palettes 0,002 mm.
