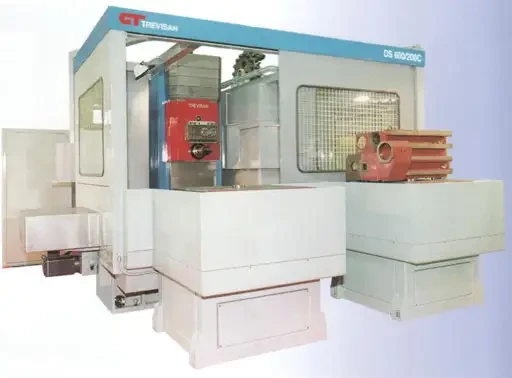

Le centre d'usinage DS 600/200C de TREVISAN avec commande numérique permet, en plus du perçage, taraudage et fraisage, de réaliser tournage et filetage, même coniques, à pièce fixe

17/11/2004
Ces opérations supplémentaires sont possibles grâce à son système de chariot. La table tournante commandée par la CNC possède 36.000 divisions en continu.

La tête de travail a deux postes. Dans la première c'est le dispositif de tournage. Il consiste en un corps rotatif sur le quel se déplace un chariot à deux fixations rapides de porte-outils de 190 mm d'entre - axes. Avec le chariot bloqué on peut faire des alésages; avec le chariot contrôlé par CNC, on peut faire des tournages et filetages. Chariot de diamètre 600 mm avec course de 200 mm. Puissance de 37 kW.

La deuxième poste c'est une broche rapide pour les perçages, taraudages et fraisages.

La machine dispose d'un magasin de 54 postes, avec changement automatique d'outils. Diamètre maxi. de l'outil de 128 mm, longueur de 500 mm, poids maxi de l'outil plus le porte-outil 35 kg. 15 secondes de temps de changement d'outil. Actionnement par moteur à CN. On peut faire changements d'outils entre la fixation de la broche et les deux fixations du chariot.
