SBZ 628 S, un modèle d’entrée de gamme offrant une flexibilité accrue chez ELUMATEC

03/09/2019
La série à succès SBZ 628 comporte à présent un nouveau membre : le SBZ 628 S. Doté de toutes les fonctions de base requises et s’intégrant parfaitement à la gamme, le modèle S est idéal pour les petites entreprises industrielles dans le domaine de la construction métallique.

Yvon Wirz, directeur général d’elumatec France explique que « le cœur du SBZ 628 S est formé par quatre broches d'usinage disposées sur la bague de rotation et par l'unité de sciage en aval pour les coupes d'onglet. Nous avons repensé l'unité et nous permettons à présent une gamme d'utilisations encore plus large apportant des solutions orientées utilisateur. » Ayant pour objectif principal une flexibilité optimale, le processus de développement a été particulièrement précis et exigeant. Par conséquent, les broches d'usinage du SBZ 628 S peuvent usiner de manière progressive des profilés avec n'importe quelle combinaison d'angle entre 0° et 360°. Ceci permet d'obtenir des résultats de fraisage parfaits. Les détails supplémentaires augmentent l’efficacité et le confort d’utilisation. La cabine insonorisée spacieuse et les éléments de commande et de maintenance facile d'accès du SBZ 628 S simplifient le travail.

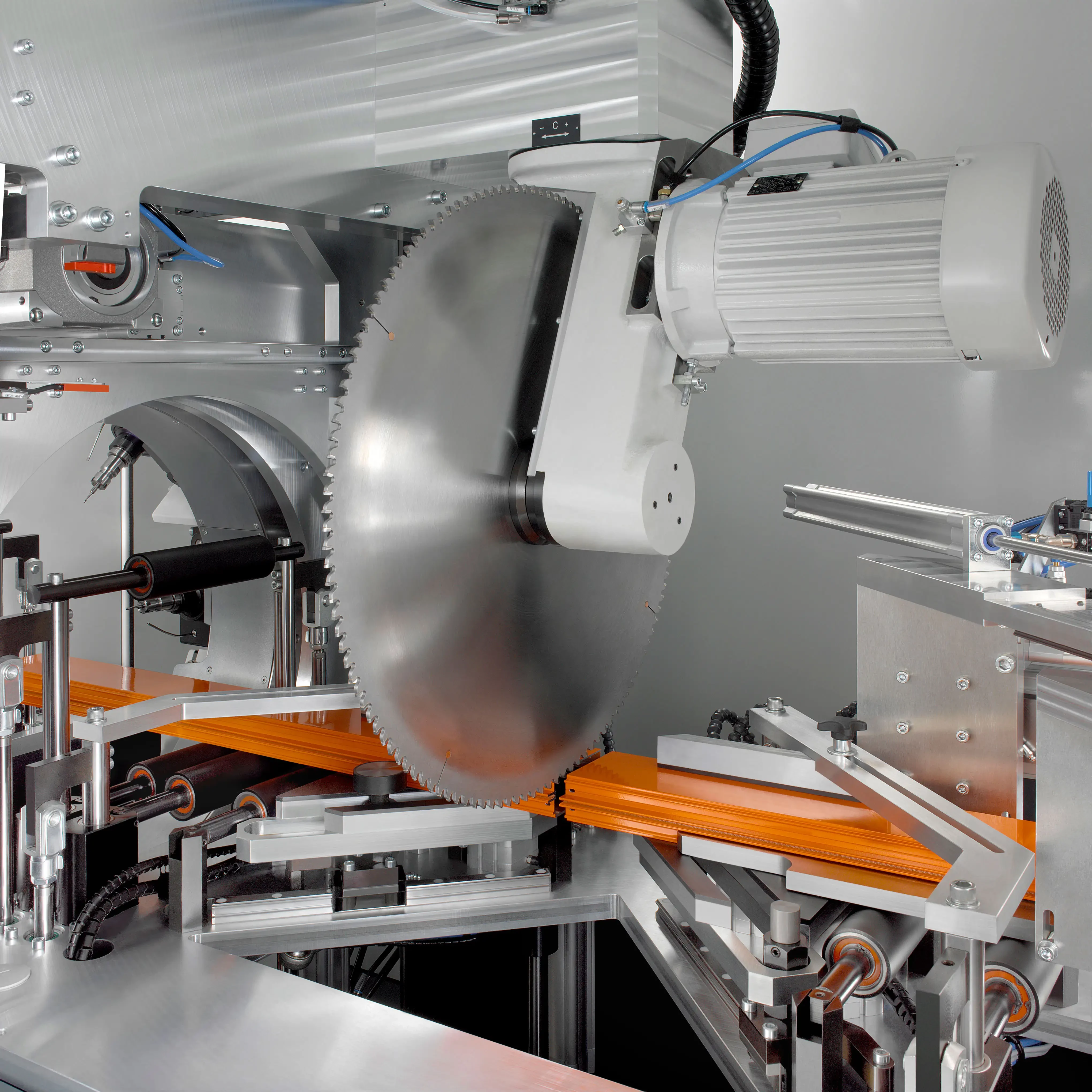

centre usinage profile sciage
Le groupe de découpe du SBZ 628 S se compose d'un groupe de sciage de 2 axes d'une puissance moteur de 5,5 kW


Des extensions optionnelles pour des performances accrues

Le magasin de chargement du SBZ 628 S peut être équipé de cinq à dix profilés d'une longueur de 3 000 - 7 600 mm en fonction de la section du profilé. Trois supports de chargement complémentaires et cinq rouleaux de levage sont intégrés dans l'équipement, tous deux pouvant être étendus à 9 de manière optionnelle.

Le SBZ 628 S dispose d'un système à prise de pince breveté permettant de positionner les sections de profilés, y compris lorsqu'elles sont complexes, à leur position d'usinage précise dans les délais les plus courts. Les paramètres spécifiques au profilé mettent en position automatiquement le système à prise des profilés réglable en hauteur et latéralement.

Fiable et entièrement automatique

La fixation à galets intégrée peut être déplacée sur toute la longueur de la barre et peut être réglée en fonction de la géométrie du profilé. Ceci offre la possibilité de compenser les tolérances des profilés et de serrer et abaisser de manière parfaite les profilés y compris lorsqu'ils ont des géométries exigeantes. Par ailleurs, les galets d'installation et de support associés aux galets de serrage guident le profilé le long de l'installation dans de parfaites conditions.

Le groupe de découpe du SBZ 628 S se compose d'un groupe de sciage de 2 axes d'une puissance moteur de 5,5 kW. Il est ainsi possible de séparer des sections de profilé allant jusqu'à 200 x 160 mm ou 160 x 200 mm, en permettant des coupes de séparation comprises entre 45° et 135°. Des dispositifs de serrage de panneau fixent les profilés pendant l'opération et les tables abaissables assurent un transport du profilé sans perturbation.

Le matériel est traité lors de l'évacuation des profilés dans d'excellentes conditions. Les grappins extérieurs sont positionnés par le système de serrage dès la découpe et déposent les profilés usinés sur la bande de transport extérieure. Ce processus permet un transfert contrôlé à tout moment. Il assure également une extraction définie des longueurs les plus courtes. Les galets de guidage des profilés et les plaques de serrage peuvent être ajustés à des formes de profilés spécifiques à l'aide d'un système à changement rapide intégré. Il est également possible de découper des profilés encore plus complexes en utilisant le mode d'insertion manuelle et en permettant un usinage automatisé de la barre individuelle.

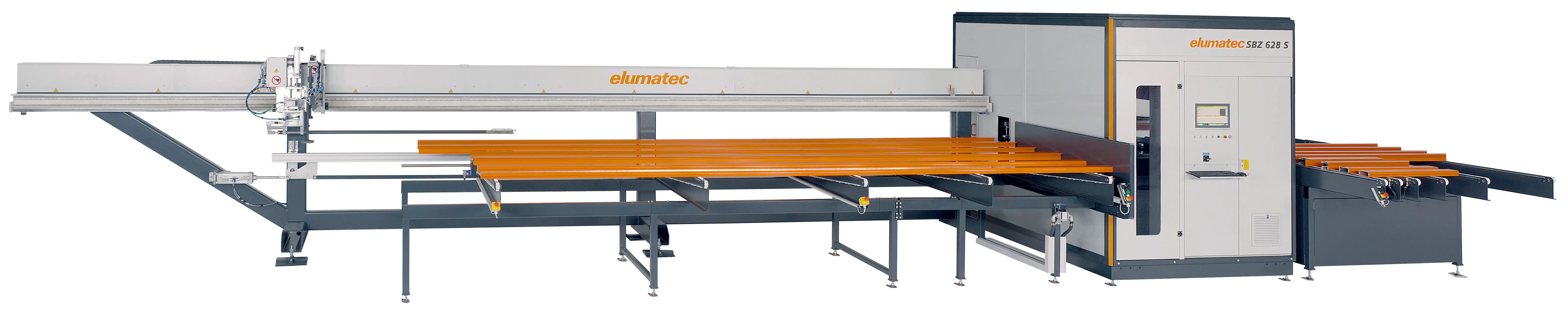

centre usinage profile aluminium acier
Le centre d'usinage SBZ 628 S est destiné aux petites entreprises industrielles dans le domaine de la construction métallique


Caractéristiques techniques du SBZ 628 S
• Section de profilé maximum (largeur x hauteur) : 200 x 160 / 160 x 200 mm
• Section de profilé minimum (En fonction de la position du grappin) : 30 x 10 mm
• Longueur de la barre brute : 7 600 mm
• Longueur de la pièce finie : 350 - 4 600 mm
• Pièces courtes (50-150 / 150-350)

Magasin de transfert
• Longueur de la barre brute la plus courte : 3 000 mm
• Nombre de supports : 3 (option 9)
• Emplacements de dépose : S10 (supérieur à 120 mm 5)

Transport entrée
• Servocommande : linéaire
• Réglage électrique du grappin : Y/Z
• Rotation du grappin : Option
• Mesure de la pièce restante
• Usinage des pièces restantes : Insertion manuelle < 3 000

Station d'usinage
• Axes : 4
• Broches d'usinage : 4 (avec commande pilote)

Scie
• Axes : 2
• Lames de scie (diamètre) : 1 (650 mm)
• Angle de la scie : 45° - 135° (pivotement)
• Coupes d'égrugeage

Évacuation des chariots de serrage
• Axes : 0 • Mode cadence (pièces courtes)

Bande d'évacuation
• Station de levage : Oui
• Nombre de supports : 8
• Bande d'évacuation large (options) : 4 000 mm
