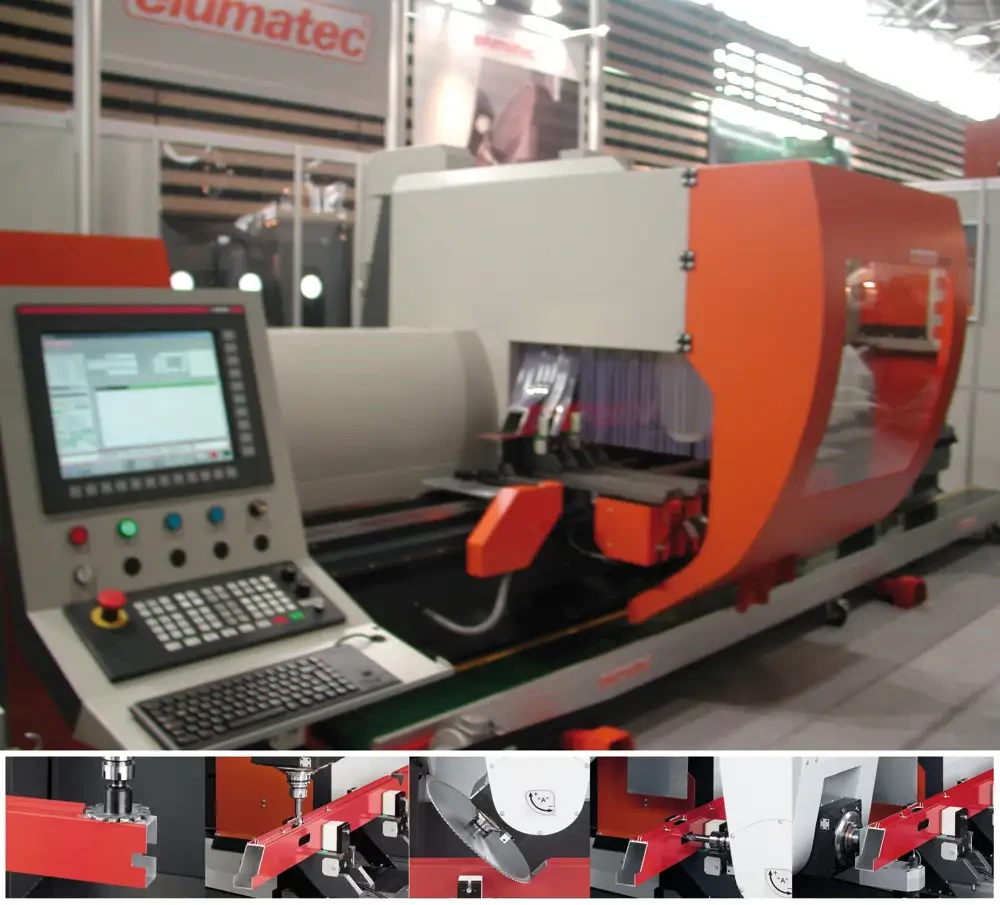

Spécial INDUSTRIE 2010 : le centre d'usinage CNC à 5 axes pour profilés SBZ 151 d'ELUMATEC est dédié à l'usinage des profilés alu et acier

Le centre d'usinage CNC à 5 axes pour profilés SBZ 151 d'Elumatec, dédié à l'usinage des profilés alu et acier, est équipé d'une commande numérique NUM Axium et d'un magasin à 20 outils avec un changeur d'outils permettant le changement automatique de 13 outils standard et 7 outils spécifiques. La broche atteint une vitesse de rotation allant 24 000 min-1 pour des avances travail jusqu'à 5 000 mm/min. Le centre est livré pour différentes longueurs de profilés allant de 6,00 m à 12,00 m (et au delà sur demande). Il convient plus particulièrement pour les profilés mis en forme dans l'industrie du bâtiment, mais aussi pour les profilés de l'industrie automobile, aéronautique et de la construction navale.

Pour fluidifier la production la filiale d'elumatec Elusoft propose un post-processeur ncx servant d'interface entre conception et réalisation. Le transfert des données géométriques s'effectue simplement à partir de l'ordinateur de conception vers le post-processeur ncx qui les transforme en données compatibles avec l'ordinateur installé sur le centre d'usinage. Dans la même optique, la combinaison du post-processeur ncx et du logiciel elucad permet au concepteur de convertir les données issues de ses programmes standard CAD sous format DXF et de réaliser des constructions atypiques et de les transmettre au post-processeur ncx. Optimisation et ordonnancement des phases d'usinage sont ainsi réalisés avec la réduction des temps morts et des chutes. Ces solutions permettent une fabrication continue sans papier à partir du débit des profilés avec scanner identifiant le code-barre et transférant les données au centre d'usinage. L'avantage est double : la saisie des données est ramenée à un minimum et limite drastiquement les risques d'erreurs par l'opérateur.
