Une machine pour l'usinage de très grandes dimensions chez CRENEAU INDUSTRIEL

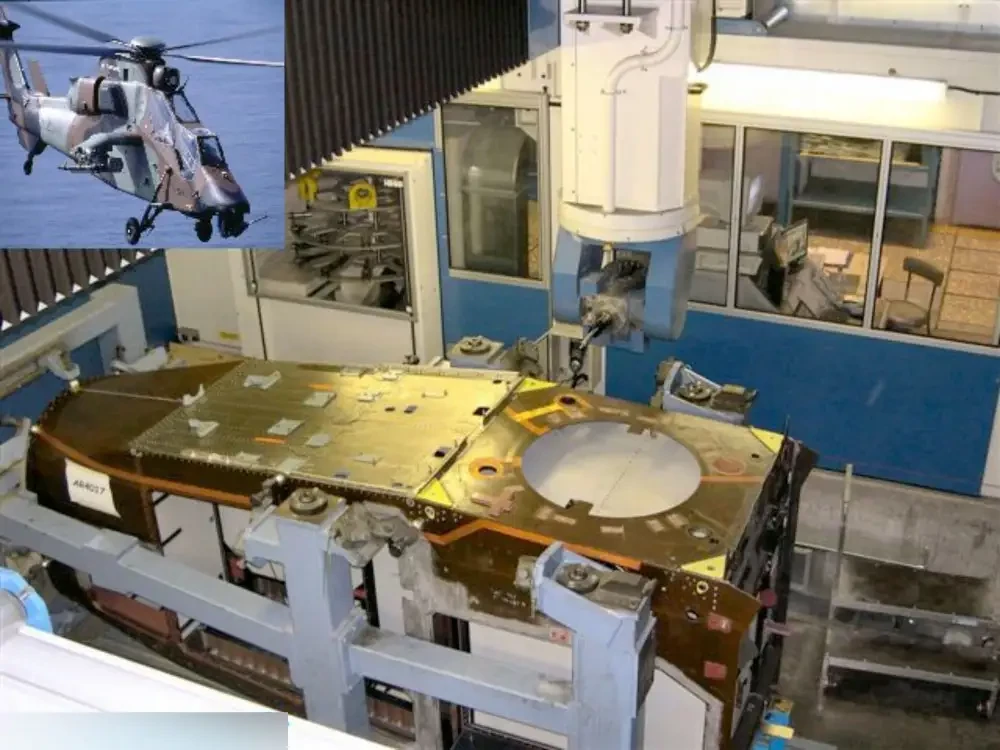

Pour l’usinage des pièces de très grandes dimensions (modelage automobile à l’échelle un, moules de bateaux, pièces d’avion), Le Créneau Industriel a étendu sa gamme de CRENO UGV 5 AXES avec des machines à traverse haute mobile, permettant de recevoir de grandes courses Z supérieures à 2 200 mm.

Différentes tables sont disponibles :
- Table en acier avec un système à vide, des trous taraudés et des locatings pour le maintien des pièces et des outillages.
- Table à rainure en T.
- Locatings intégrés au sol.

Les courses standard varient :
- en X de 4 000 à 16 000 mm (ou plus)
- en Y de 2 000 à 5 800 mm (ou plus)
- en Z de 900 à 2 200 mm

Des versions spéciales ont déjà été réalisées en 40 m x 6 m x 1250 mm. Les vitesses d'avance varient suivant les modèles de 20 à 60 m/mn. L’entraînement X du portique est assuré par des motoréducteurs brushless ou des moteurs linéaires avec synchronisation électronique gantry. Les guidages sont confiés à des patins à rouleaux précontraints. Tous ces organes sont protégés contre les poussières.

Les électrobroches haute fréquence à changement automatique d'outils utilisées sont particulièrement silencieuses. Elles sont alimentées par un changeur statique de fréquence. Différentes puissances sont disponibles : 15, 27, 42 KW – 24 000 t/mn (plus sur demande). Le magasin d'outils embarqué reçoit 16 outils (ou plus en option).

La rapidité de déplacement des axes, et la vitesse élevée de rotation de la broche, rendent ces centres d'usinage particulièrement adaptés à l'usinage UGV des matériaux composites, de l'aluminium, des panneaux sandwich et des modèles à échelle un.

La commande numérique placée dans une baie étanche et climatisée est une NUM AXIUM POWER ou SIEMENS 840D qui dispose de nombreuses options facilitant le travail en usinage UGV (suivi précis de contours). D’autres CN sont disponibles sur demande.

LE CRENEAU INDUSTRIEL présentera son savoir-faire sur le salon JEC du 27 au 29 mars 2012.
